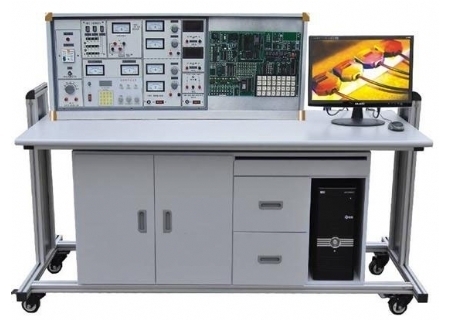

YLBK-625K 模電數電單片機實驗開發系統綜合實驗臺

貨號：
型號規格：YLBK-625K
品牌：上海育聯
所在地：上海
供貨總量：大量供貨
發貨期限：1星期

價格：詢價元
電話：+86-021-62987919?/62982737
在線聯系：

產品詳情

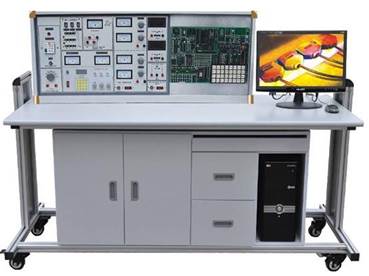

YLBK-625K 模電數電單片機實驗開發系統綜合實驗臺

一、研制模電數電單片機實驗開發系統綜合實驗臺的意義：

模電數電單片機實驗開發系統綜合實驗臺-TSC-51/88/196單片機實驗開發系統主要用于大中專、本科、碩士研究生單片機原理及應用課程的教學實驗，同時兼顧了科研開發的需要。它集實驗和開發為一體，容51/88/196于一身。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課（單片機實驗）、科研開發的三合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供《TSC51/88/196教師用實驗指導書》、《TSC51/88/196學生用實驗指導書》，供教師參考，減輕了教師備課和輔導實驗的工作量。

二、模電數電單片機實驗開發系統綜合實驗臺功能與結構:

（一）實驗臺部分:

1、電源

1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。

B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

C組:低壓直流穩壓電源，電壓+5V，+14V。

D組:單相市電輸出，供用戶自備儀器使用。

2、函數發生器

2.1波形:輸出正弦波、三角波、方波。

2.2頻率范圍:5Hz-550KHz，有頻率表指示。

3、七段譯碼器及對應譯碼顯示數碼管。

4、單片機硬件結構及配置：

4.1單片機微處理器：8031/80C196KB可換。

4.2存儲器：程序存儲器、數據存儲器、I/O接口統一編址多達64K。

4.3I/O接口苦芯片：8255、8250、8279、A/D、D/A轉換、簡單并行輸出二個，并行輸入一個、串－并轉換接口一個。

4.4實驗電路：24鍵鍵盤一個，六位LED數字顯示、邏輯電平輸入開關、發光二極管顯示、步進電機、直流電機、繼電器、音響等電路。

4.5EPROM寫入裝置：可對27C64、27C128、27C256等EPROM芯片進行讀寫。

5、單片機軟件及仿真功能：

5.1全下拉式菜單。

5.2支持ASM51、ASM96、PLM96、C51等編程語言。

5.3可進行源語言級調試，具有斷點、單步、跟蹤、瀏覽等操作。

5.4支持仿真功能，用戶仿真空間48K。

5.5支持對EPROM的空白檢查、讀、寫、反匯編、存盤等操作。

6、單次脈沖：每撥一次鈕子開關輸出一對正負脈沖。

7、外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0－999mA。

8、外測交直流二用電壓表：精度0.5級，三位半數字顯示，測量范圍：0－99V。

（二）學生實驗桌：

一桌二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體采用科學的壓卡式結構，維修拆裝方便。實驗桌左右各有一個柜，柜中存放元器件，中部抽屜存放工具、萬用表、導線等。桌面尺寸：160×70cm。

三、模電數電單片機實驗開發系統綜合實驗臺器材配備（以24座為例，詳見發貨清單）

12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。

四、模電數電單片機實驗開發系統綜合實驗臺用戶自備器材:雙蹤同步示波器（型號不限）、毫伏表、滑線變阻器。

五、模電數電單片機實驗開發系統綜合實驗臺實驗項目：

（一）模電、數電部分：

(1)模擬部分

1．二極管的正、反相特性	2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器	4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響	6．場效應管放大器
7．差動放大電路	8．運算放大器指標測試
9．集成運算放大器的基本應用(多種模擬運算電路)	10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器	12．0TL功率放大器
13．集成功率放大器	14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源	(設計性實驗)
16．集成直流穩壓電源	17．單結晶體管特性
18．單結晶體管觸發電路	19．晶閘管簡單測試
20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下面實驗項目

l．電壓負反饋偏置電路	2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點	4．共基極放大電路
5．共集電極放大電路	6．共源極基本放大電路
7．場效應管共漏極電路	8．場效應管共柵極電路
9．單管阻容放大電路	10．變壓器耦合放大電路
11．甲類功率放大電路	12．串聯電流負反饋電路
13．串聯電壓負反饋電路	14．并聯電壓負反饋電路
15．并聯電流負反饋電路	16．共基共射極放大電路
17．自舉射極輸出電路	18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩	20．晶體管開關作用
21．變壓器反饋式振蕩電路	22．電容三點式振蕩電路
23．電感三點式振蕩電路	24．差動放大電路的基本形式
25．長尾式差動放大電路	26．雙電源長尾式差動放大電路
27．運放用作交流比例放大	28．反相輸入保護措施
29．同相輸入保護措施	30．電源極性錯接的保護
31．RC高通電路	32．利用三極管來保護器件
33．差動輸入運算電路	34．快速積分電路
35．模擬一階微分方程電路	36．模擬二階微分方程電路
37．基本對數運算電路	38．實用微分電路
39．反對數放大基本電路	40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路	42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路	44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路	46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路	48．典型二階高通有源濾波電路
49．基本帶通濾波電路	50．典型帶通濾波電路
51．矩型波振蕩電路	52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器	54．單相半波整流電路
55．單相全波整流電路	56．電容濾波電路
57．電容濾波帶電阻負載	58．RC濾波電路
59．基本LC濾波電路	60．二倍壓整流電路
61．三倍壓整流電路	62．基本穩壓電路
63．基本調整管穩壓電路6	64．具有放大環節的穩壓電路
65．單相半波可控硅整流	66．電子調壓電路
67．電子催眠器一一趣味性實驗一	68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三

(2)數字部分

l．TTL集成邏輯門的參數測試	2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用	4．與、非、或、與非門電路實驗
5．半加器電路實驗	6．全加器電路實驗
7．RS觸發器實驗	8．D觸發器實驗
9．JK觸發器實驗	10．T觸發器實驗
11．JK型觸發器轉換成D觸發器	12．D型觸發器轉換成JK觸發器
13．計數器實驗	14．MSI移位寄存器及其應用
15．譯碼器及其變換方式	16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路	18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器	20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路	22．同步時序電路的設計
23．計算機時序電路的設計	24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗	26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路	28．異步十進制減法計數器
29．異步十進制加法計數器	30．綜合能力培訓實驗一一電子秒表

（二）、單片機實驗開發系統部分：

MCS-51

軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區傳送子程序
實驗五數據排序?qū)嶒?yàn)	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九脈沖計數（定時/計數實驗）	實驗十電腦時鐘（定時器、中斷器綜合實驗）
實驗十一二進制轉換到BCD	實驗十二二進制轉換到ASCII
實驗十三八段數碼管顯示	實驗十四鍵盤掃描顯示實驗

硬件實驗

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P3.3輸入，P1口輸出	實驗四工業順序控制（中斷控制）
實驗五8255A.B.C輸出方波	實驗六8255PA口控制PB口
實驗七8255控制交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一電子音響	實驗十二繼電器控制
實驗十三步進電機實驗	實驗十四8253方波
實驗十五串并轉換實驗	實驗十六外部存儲器擴展實驗
實驗十七M(jìn)CS-51串行口應用實驗㈠——雙機通信	實驗十八MCS-51串行口應用實驗㈡——與PC機通信
實驗十九溫度閉環控制	實驗二十小直流電機調速實驗
實驗二十一外部中斷（急救車與交通燈）

MCS-88

軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區移動
實驗五數據排序?qū)嶒?yàn)	實驗六找“零”個數
實驗七32位二進制乘法	實驗八多分支程序
實驗九顯示子程序	實驗十鍵盤掃描顯示實驗
實驗十一二進制轉換到BCD	實驗十二二進制轉換到ASCII

硬件實驗

實驗一8255并行口實驗㈠：A.B.C口輸出方波	實驗二8255并行口實驗㈡：PA口控制PB口
實驗三8255并行口實驗㈢：控制交通燈	實驗四簡單I/O口擴展
實驗五A/D轉換實驗	實驗六D/A轉換實驗㈠：輸出方波
實驗七D/A轉換實驗㈠：輸出鋸齒波	實驗八8259中斷控制器實驗
實驗九定時／計數器：8253方波	實驗十繼電器控制
實驗十一8251串行通信實驗㈠：自發自收	實驗十二8251串行通信實驗㈡：與PC通信
實驗十三步進電機控制	實驗十四小直流電機調速實驗
實驗十五溫度閉環控制	實驗十六音頻驅動實驗

MCS-96

軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拼字程序	實驗四數據區傳送子程序
實驗五數據排序?qū)嶒?yàn)	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九定時器1實驗——定時中斷	實驗十定時器T1和T2同時產生中斷
實驗十一80C196外部中斷實驗	實驗十二80C196軟件方法產生中斷
實驗十三利用HSI測脈沖寬度	實驗十四利用HSI測量單脈沖寬度
實驗十五利用HSO產生單脈沖	實驗十六利用HSO產生連續脈沖
實驗十七軟件定時器	實驗十八80C196A/D轉換實驗
實驗十九利用80C196的PWM產生各種波形	實驗二十二進制轉換到BCD
實驗二十一二進制轉換到ASCI

硬件實驗

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P2.6輸入，P1口輸出	實驗四工業順序控制
實驗五8255A.B.C輸出方波	實驗六8255PA口控制PB口
實驗七8255控制交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一繼電器控制	實驗十二8253方波
實驗十三80C196串行口實驗	實驗十四LED七段數碼管顯示實驗
實驗十五鍵盤顯示綜合實驗	實驗十六音頻驅動實驗
實驗十七步進電機實驗	實驗十八直流電機實驗
實驗十九外部中斷（急救車與交通燈）

實驗室元器件配置清單(每臺)

元件名稱	型號	數量	備注
電阻	4Ω	1	2W
電阻	5.1Ω	2	2W
電阻	8Ω	1	2W
電阻	10Ω	1	2W
電阻	16Ω	1	2W
電阻	20Ω	1	1W
電阻	30Ω	1	1W
電阻	51Ω	2	1W
電阻	75Ω	1	1W
電阻	100Ω	2	1/8W
電阻	120Ω	1	1/8W
電阻	150Ω	1	1/8W
電阻	200Ω	1	1/8W
電阻	240Ω	1	1/8W
電阻	300Ω	2	1/8W
電阻	330Ω	1	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	2	1/8W
電阻	620Ω	1	1/8W
電阻	650Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	2.4K	2	1/8W
電阻	2.7K	1	1/8W
電阻	3K	2	1/8W
電阻	3.3K	1	1/8W
電阻	3.9K	1	1/8W
電阻	4.3K	1	1/8W
電阻	4.7K	2	1/8W
電阻	5.1K	3	1/8W
電阻	6.8K	2	1/8W
電阻	7.5K	1	1/8W
電阻	9.1K	1	1/8W
電阻	10K	5	1/8W
電阻	13K	2	1/8W
電阻	15K	1	1/8W
電阻	20K	2	1/8W
電阻	30K	1	1/8W
電阻	36K	1	/8W
電阻	39K	1	1/8W
電阻	47K	1	1/8W
電阻	51K	1	1/8W
電阻	68K	1	1/8W
電阻	100K	2	1/8W
電阻	150K	1	1/8W
電阻	200K	2	1/8W
電阻	300K	1	1/8W
電阻	470K	1	1/8W
電阻	510K	1	1/8W
電阻	1M	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	47K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	2	1/2W
電位器	1M	1	1/2W
電解電容	0.1UF	1	16V
電解電容	4.7UF	1	16V
電解電容	10UF	3	16V
電解電容	33UF<,TDwidth=108>
1	16V
電解電容	47UF	2	25V
電解電容	100UF	3	35V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	4700P	1	63V
瓷片電容	0.01UF	3	63V
瓷片電容	0.1UF	2	63V
瓷片電容	0.47UF	1	63V
瓷片電容	1UF	1	250V
瓷片電容	2UF	1	250V
音頻輸入變壓器		1
音頻輸出變壓器		1
變壓器	220/6V.6V.24V	1	8W
電感	8Ω	1
電感	390UH	1
二極管	4007	4
二極管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
光敏二極管		1
晶振	10M	1
場效應管	3DJ6	1
單結管	BT33	1
晶閘管	KP1	1
三極管	3DG6	2
三極管	3DG12	2
三極管	3AX31	1
三極管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)		1	12V
開關		2
喇叭	8Ω/0.2W	1
繼電器	6V	1
直流電表	±100UA	1
直流表	1000UA	1
直流電表	10MA	1
電平開關和邏輯電平指示		2	16位
集成座	14腳	4
集成座	16腳	2
集成座	20腳	1
集成座	28腳	1
集成運放	UA741	2
定時器	NE555	1
功率放大器	LA4101	1
數模轉換器	DAC0832	1
模數轉換器	ADC0809	1
TTL與非門	74LS00	1
TTL集電極開路與非門	74LS03	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL三輸入與門	74LS11	2
TTL四輸入與非門	74LS20	1
TTL或門	74LS32	1
TTL觸發器	74LS74	2
TTL異或門	74LS86	1
JK觸發器	74LS112	1
緩沖器	74LS125	1
譯碼器	74LS138	2
數據選擇器	74LS153	1
計數器	74LS160	2
計數器	74LS161	1
D觸發器	74LS175	1
加減計數器	74LS192	2
移位寄存器	74LS194	1
計數器	74LS196	3
CMOS與非門	CD4011	1
單片機實驗系統		1
工具
萬用表	MF47	1
數字萬用表	DT890B+	1
尖嘴鉗		1
電烙鐵		2
烙鐵架		2
螺絲刀		3
剝線鉗		1
連接線		若干
其他
實驗臺		1臺
實驗桌		1張
凳子		2張
防腐皮		1塊
