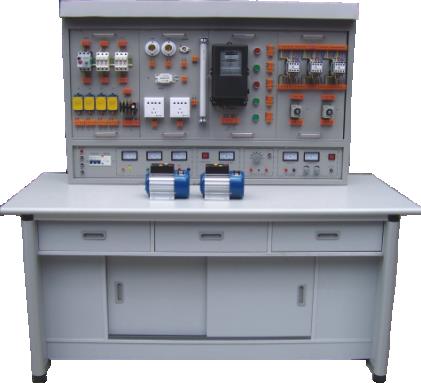

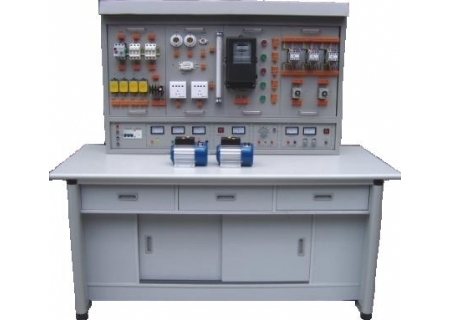

YLWX-172型 中級維修電工實訓考核裝置

一、概述

本實訓裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、PLC綜合訓練、觸電急救、安全消防等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

三、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

5.外形尺寸：1600mm×700mm×1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

    實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

（二）實訓掛箱及器材配備

 1、YL-151維修電工掛箱（一）

2、YL-152維修電工掛箱（二）

3、YL-153維修電工掛箱（三）

4、YL-154維修電工掛箱（四）

5、YL-155維修電工掛箱（五）

6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。

7、工控組態軟件一套：

    打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

9、九孔萬能實中板  2塊

10、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

11、三相鼠籠異步電動機180W Y/△  1臺

12、安全配備滅火器  全室1臺

（三）實訓桌

    鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

（二）PLC綜合實訓

   1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機Y/△啟動控制

5.PLC控制臺三相異步電動機降壓啟動控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制

（三）室內照明配電

（四）電子技術綜合訓練

（五）安全急救演示

（六）消防技能的認識與掌握（教師演示）
