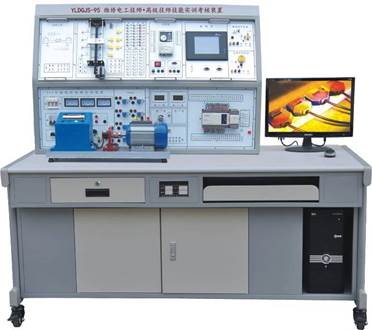

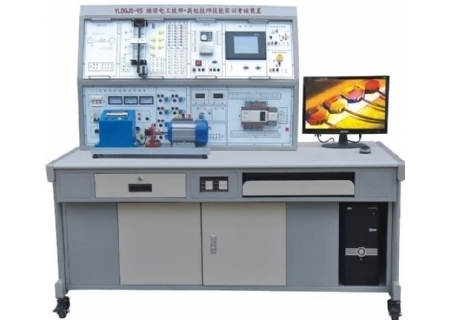

YLDGJS-95 維修電工技師·高級技師技能實訓考核裝置

本實訓裝置根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定要求進行研制，集PLC、通信模塊、變頻器、觸摸屏、模擬對象于一體。適合PLC實訓教學和技師技能鑒定考核的要求。

l  裝置特點

   本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。

   采用掛件結構，具有開關量、模擬量、變頻調速、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置(從站)PLC和教師主站PLC系統進行連接。學生裝置(從站)的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過組態軟件進行實時監控。

    裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀。

l  技術參數

工作電源：三相四線(或三相五線)AC380V±10%      50Hz

外形尺寸：1630×730×1500

整機容量：＜1.5kVA

l  實訓項目

PLC模擬對象基本應用實訓

PLC、變頻器、觸摸屏的綜合應用實訓

現場總線網絡通信技術實訓

PLC控制實物模型應用實訓
