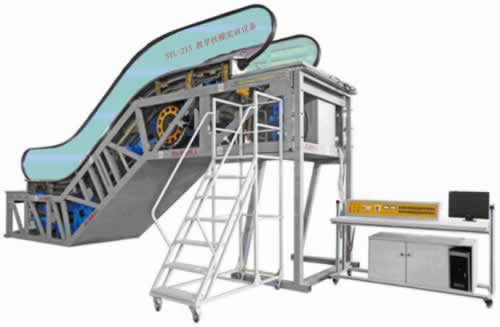

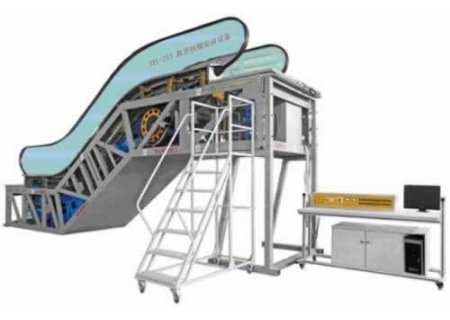

SYL-215 教學扶梯實訓設備（工程型）

1.輸入電源：三相四線（或三相五線）AC380V±10%50Hz

2.整機容量：＜8kVA

3.提升高度：2000mm

4.控制方式：PLC+變頻自起動控制。

5.監控系統：電壓、電流工況實時監控。

6.故障模塊：具有32位常見故障模擬設置功能。

7.安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

8.外形尺寸：7500mm（長）×3000mm（寬）×3600mm（高）

9.實訓桌尺寸：1680×710×1050mm

10.輔助梯尺寸：1400×600×2180mm

11.設備結構：實訓電梯為鋼結構，實訓臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

二、教學扶梯實訓設備的基本配置：

1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。

2、人身安全保護體系統：實訓臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實訓人員和設備安全。

3、實訓臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。

4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

5、實訓桌：實訓桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

三、教學扶梯實訓設備實訓項目及主要內容：

1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。

2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。

3、提高學生實際的動手分析能力，實際提高技能操作水平。

4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。

5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。

四、自動扶梯實訓設備的結構特點：

1．結構特點

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。

具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，

如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

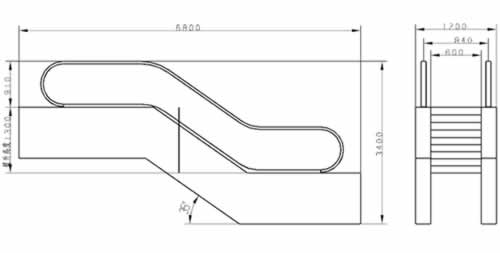

2.扶梯尺寸：

五、自動扶梯實訓設備技術規格表：

六、自動扶梯實訓設備主要部件配置表：

七、自動扶梯實訓設備主要功能：

八、教學扶梯實訓設備主要實訓項目：

1、扶梯扶手帶安裝與調整實訓設備

2、扶梯梯級安裝與調整實訓設備

3、扶梯曳引機系統安裝與調整實訓設備

4、扶梯驅動機構安裝與調整實訓設備

5、扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備

6、扶梯潤滑系統組裝與實訓實訓設備

7、扶梯安全保護系統組裝與動作實訓實訓設備。

九、教學扶梯實訓設備用途：

SYL-215型教學扶梯實訓設備，為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實訓實習。實訓設備人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行電梯技能培訓考核的理想教學設備。
