SHYL-DQ93C建筑電氣安裝與維修調試實訓考核設備

1、建筑電氣安裝與維修調試實訓考核設備產品概述：

建筑電氣安裝與維修調試實訓考核設備是根據國內工廠電氣安裝和室內電氣安裝等維修電工和建筑電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工、樓宇安裝工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。本設備反映了傳統，現在運用的和即將運用的技術，實訓人員可以學習到現代電氣安裝的技術。

本設備可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題

2、設備設計依據的標準遵守：

《建筑電氣工程施工質量驗收規范》GB 50303-2002

《建筑工程施工質量驗收統一標準》GB50300-2001

《電氣裝置安裝工程低壓電器施工及驗收規范》

《建筑智能化系統工程實施及驗收標準》

3、建筑電氣安裝與維修調試實訓考核設備 技術參數：

1)? ?工作電源：AC380±5％（三相五線）50Hz

2)? ?額定功率：≤0.8KW

3)? ?環境溫度：－10℃ ～40 ℃

4)? ?相對濕度：≤85%

5)? ?安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護

6)? ?產品結構外形尺寸：L2200×W1000×H2300mm,

7)? ?該設備主要由模擬房、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

8)? ?配有：三相交流異步電動機180W/380V；雙速電機180W/380V。

9)? ?模擬房? 整體用型材作骨架，中間用網孔板連接。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；

10)? ? ?設備重量：200kg

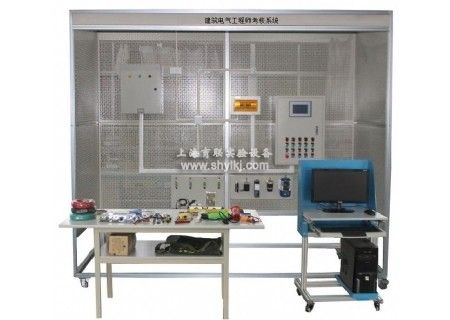

建筑電氣安裝與維修調試實訓考核設備

4、建筑電氣安裝與維修調試實訓考核設備 產品特色描述：

?結合型：**職業標準與技能競賽標準的有機結合

?穩定性：設備元器件全部采用國內先進的知名品牌，穩定性高

多樣性：設備采用鋼制網孔板和鋼制專用型材組接而成，采用開放式設計，設備對每個操作組配套一可移動式工具車和元件柜，設計實訓內容多達100種以上。

5、建筑電氣安裝與維修調試實訓考核設備實訓項目

根據項目教學，主要完成以下工作任務：

1.基本電氣安裝技能訓練實訓

1.1? 手動彎管器加工 PVC 管彎管實

1.2? 切管實訓

1.3? 穿線管連接實訓

1.4? 明配管入盒實訓

1.5? 硬塑料穿線管與配電箱安裝實訓

1.6? 硬塑料穿線管及管卡敷設實訓

1.7? 橋架側壁式安裝實訓

1.8? 敷設護套線實訓

各種線材連接實訓

1.10? 配電箱、電氣箱安裝實訓

1.12? 各種電氣元件的安裝實訓

1.13? Φ25PVC 暗管敷設實訓

1.14? 4025 線槽敷設實訓

1.15? 護套線敷設實訓

1.16? 各種管材敷設實訓

1.17? 白熾燈照明線路敷設實訓

1.18? 日光燈照明線路敷設實訓

1.19? 雙控照明線路敷設實訓

1.20? 節能燈、插座線路敷設實訓

1.21? 吸頂燈控制線路實訓

1.22? 電機正反轉控制線路實訓

1.23? 電機星三角控制線路實訓

1.24? 塑料電線管與塑料接線盒的連接實訓

1.25? 管卡固定實訓

2.照明套件及動力配電實訓

2.1? 白熾燈照明電路的安裝實訓

2.2? 日關燈電路實訓

2.3? 電度表原理與接線

2.4? 家用照明線路的調試及故障排除實訓

2.5? 三相四線制電度表的直接接線實訓

2.6? 電壓表、電流表安裝電路實訓

2.7? **轉換開關和電壓表測量三相電壓線路實訓

3.電氣控制實訓

3.1? 電機點動控制線路的調試與維修實訓

3.2? 三相異步電動機自鎖控制電路實訓

3.3? 按鈕聯鎖的三相異步電動機正反轉控制電路實訓

3.4? 接觸器聯鎖的三相異步電動機正反轉控制電路實訓

3.5? 雙重聯鎖的三相異步電動機正反轉控制電路實訓

3.6? 接觸器切換星形/三角形啟動控制電路實訓

3.7? 按鈕切換星形/三角形起動控制電路實訓

3.8? 時間繼電器切換星形/三角形起動控制電路實訓

3.9? 定子串電阻降壓啟動自動控制電路實訓

3.10? 三相異步電動機降壓啟動及反接制動控制電路實訓

3.11? 三相異步電動機的順序控制電路實訓

3.12三相異步電動機的多地控制電路實訓
