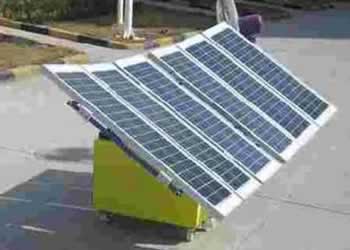

SHYL-SS26 光伏發電組裝與建設教學實驗系統

1、采用實際工業現場的傳感器，執行結構以及跟蹤系統；可以拓展安裝 1000W 的光伏 組件進行光伏系統的安裝設計。

2、實驗設備可以自動跟蹤太陽運轉，使太陽光垂直照射到物體表面，保證跟蹤架上產品獲得最大太陽輻射能量，系統由底板、支架、絲杠、液壓、齒輪，步進電機，電腦控制器， 電源等部分組成。

3、實驗設備按照太陽運動軌跡方式運行，可實現全天 8 小時自動對太陽的實時追蹤。

4、太陽能跟蹤定位傳感器在保證光照條件下實現對日高精度測量，并把太陽光方位信號轉換成電信號，傳輸給跟蹤控制器。

5、傳動執行結構采用獨特的機械結構設計，用兩個小功率直流電機驅動控制實現水平方向 360°、俯視方向180°旋轉。

6、跟蹤控制器采用高性能微處理器為主控 CPU，大容量數據存儲器，工業控制標準設 計，防震結構，適合在惡劣工業環境使用。

7、實驗系統采用可移動臺架結構，配有彩色鋁合金雕刻電路圖，示意圖，配備有顯示測量設備，顯示日照指標，系統運行電壓等。

8、實驗設備獨特的安裝設計，便于學生自行動手安裝調試自動跟蹤系統。

SHYL-FG16 風光互補發電實驗系統

一、風光互補發電實驗系統設備組成:

SHYL-FG16風光互補發電實驗系統主要由光伏供電設備、光伏供電系統、風力供電裝置、風力供電系統、逆變與負載系統、監控系統組成，如圖1所示。實驗系統采用模塊式結構，各設備和系統具有獨立的功能，可以組合成光伏發電實驗系統、風力發電實驗系統。

(1)、實驗設備尺寸：光伏供電設備1610×1010×1550mm

風力供電設備1578×1950×1540mm

實驗柜3200×650×2000mm

(2)、場地面積：20平方米

圖1 SHYL-FG16風光互補發電實驗系統（圖片僅供參考）

二、風光互補發電實驗系統主要實驗實驗內容:

1)、離網型風光互補發電系統規劃；

2)、根據功率要求，光伏電池組件的選擇、安裝和連接；

3)、根據功率要求，風力發電機的選擇、安裝和連接；

4)、基于MCU的光伏電池組件最大功率跟蹤程序設計；

5)、基于MCU的風力發電機最大功率跟蹤的程序設計；

6)、蓄電池容量匹配計算與選型；

7)、蓄電池充放電參數設置、保護參數設置；

8)、逆變器參數設置；

9)、監控系統組態及操作；

10)、光伏供電系統的調試；

11)、風力供電系統的調試；

12)、風光互補發電系統的調試；

電能質量的監測、調試和分析
