YL-01 單片機開發應用技術綜合實驗裝置

一、單片機開發應用技術綜合實驗裝置概述

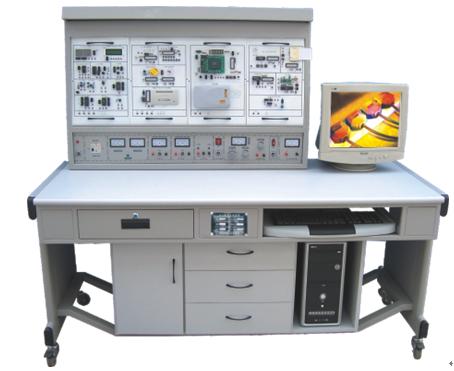

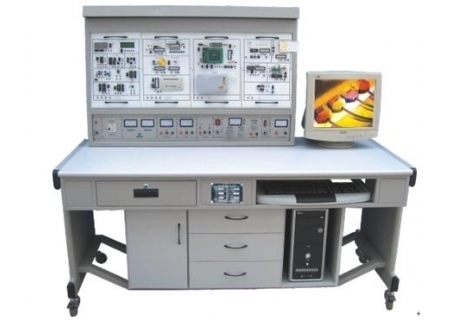

本裝置由控制屏、實驗掛箱、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。

裝置采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。

二、主要技術參數

1、輸入電源：AC220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）

3、裝置容量：200VA

4、重量：100Kg

5、外形尺寸：160×75×150

6、掛箱尺寸：410×240×60

7、輸出電源：有漏電、短路、過流保護

   A．～220V，通過安全插座輸出

B．直流穩壓電源：±5V/1A  ±12V/2A

三、裝置構成

（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。

（二）實驗桌：鋼木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。

（三）實驗?zāi)K：

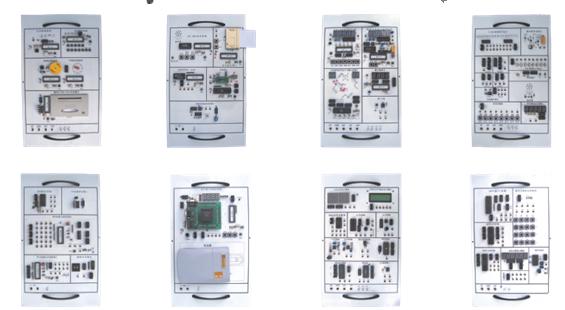

1、DP-­01 單片機實驗掛箱（一）

LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C總線接口

2、DP-­02 單片機實驗掛箱（二）

8251串行口擴展、232總線串行接口、單片機最小應用系統1、單片機最小應用系統2、拔碼開關輸出

3、DP-­03 單片機實驗掛箱（三）

ISD 1420語音控制、IC卡讀寫接口、實時時針/日歷、USB接口、RS232轉RS485接口

4、DP-­04 單片機實驗掛箱（四）

8279接口電路、8255 I/O擴展、8155 I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K

5、DP-­05 單片機實驗掛箱（五）

步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗

6、DP-­06 單片機實驗掛箱（六）

十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單次脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。

7、DP-­07 單片機實驗掛箱（七）

主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口

8、DP-­08 單片機實驗掛箱（八）

單片機與CPLD實驗、sh51仿真器

四、基本實驗內容
