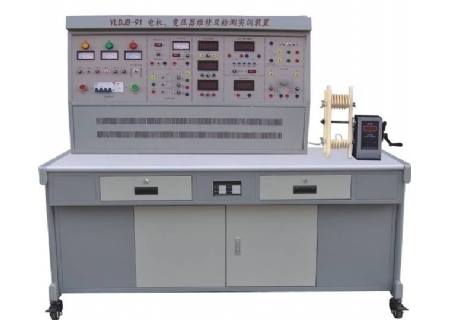

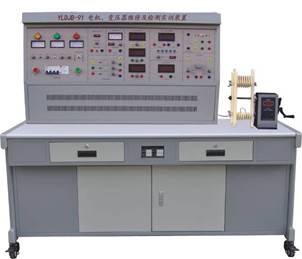

YLDJB-91 電機變壓器維修及檢測實訓設備

一概述

本實訓設備是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準——維修電工》《職業技能鑒定培訓教材——維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的實訓設備。

二、技術參數

1、輸入電壓：三相四線制～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃  相對溫度＜85%（25℃）

3、設備容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、實訓設備的配備

1、電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2、實訓桌

實訓桌上方附有防靜電絕緣橡膠墊，為了便于繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。

3、主控功能板

（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

（2）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。

（3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。

（4）直流電源部分：

220V/0.5A直流電源一組，還有短路保護功能。

0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。

4、儀表功能板

（1）提供交流數字電流表三只，測量范圍0～5A，精度0.5級，三位半數顯。

（2）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級。

（3）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（4）單相電容運轉電動機電容：4uF/450V CBB電容。

（5）雙刀雙擲開關一只。

（6）可調電阻：兩組0～900Ω/0.5A可調電阻。

5、儀器配備

（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻

（2）890B+數字萬用表，三位半顯示

（3）鉗形電流表一只

6、制作實訓設備、電機等配備

（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。

（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等

（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便

（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。

（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。

（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。

7、實訓導線及配件

   采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

四、實訓項目

（一）單相變壓器修理及測試

1．變壓器拆除前的數據記錄與計算

2．變壓器的拆除

3．變壓器的繞組繞制

4．變壓器組裝

5．絕緣電阻測試 6．直流電阻測試

7．變壓器同名端判別

8．變壓器變比測試

9．變壓器空載運行

10．變壓器短路

（二）單相電動機修理及測試

1．單相電容運轉電動機拆除前的數據記錄與計算

2．單相異步電動機的拆除

3．單相電動機繞組繞制

4．單相變壓器的組裝 5．絕緣電阻測試

6．直流電阻測試

7．單相異步電動機空載

8．單相異步電動機短路

（三）180W三相鼠籠式異步電動機的修理及測試

1．三相鼠籠式異步電動機拆除前的數據記錄與計算

2．三相鼠籠式異步電動機的拆除

3．三相鼠籠式異步電動機繞組繞制

4．三相鼠籠式異步電動機組裝

5．絕緣電阻測試 6．直流電阻測試

7．三相鼠籠式異步電動機繞組首末端判別

8．三相鼠籠式異步電動機空載
