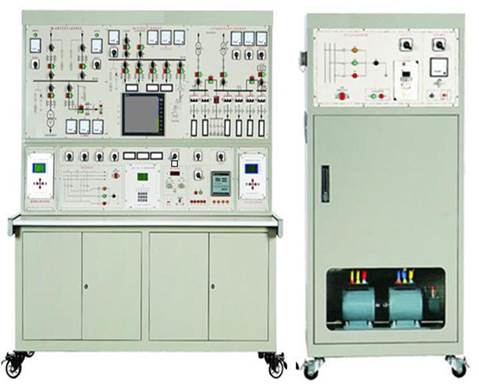

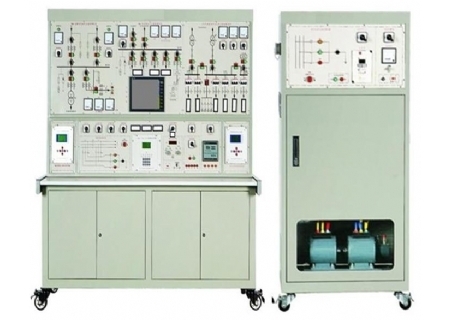

YLGDX-117型 工廠供電綜合自動化實驗臺

一、工廠供電綜合自動化實驗臺概述

隨著計算機及通信技術的發展，電力系統自動化技術發生了深刻的變化，使之逐步從局部的、單一功能的自動化，向整體系統綜合自動化發展，并且從輸電網自動化向供配電網自動化延伸。“工廠供電綜合自動化實驗系統”正是基于將工業上的新技術引入到實踐教學中這一的目的而研發的新型系列實驗裝置。

工廠供電綜合自動化實驗臺是參照目前高等院?！豆S供電》、《工廠供配電技術》等專業課程中的教學內容，注重工廠供配電技術的實用性，圍繞著工廠供配電系統的整體功能及相關實用技術，能以真實直觀的實驗教學形式對學生進行專業技能訓練。

二、工廠供電綜合自動化實驗臺特點

1.實用性強：工廠供電綜合自動化實驗臺取材于實際的工廠配電設計，再結合教材中的相關內容開發而成，由于它將理論應用于實際，因而具有一定的實用價值。

2.綜合性強：工廠供電綜合自動化實驗臺具有工廠供電相關的線路保護，變壓器保護，備投和無功補償?shù)裙δ堋?/P>

3.先進性：工廠供電綜合自動化實驗臺以計算機網絡為核心，采用分層，分布式控制方式，組建成集控制、保護、測量于一體的綜合自動化實驗平臺。

三、工廠供電綜合自動化實驗臺技術性能

1.輸入電源：三相四線（或三相五線）380±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）　海拔＜4000m

四、工廠供電綜合自動化實驗臺實驗項目

1.工廠高壓線路的微機繼電保護實驗

(1)微機保護裝置認知實驗

(2)無時限電流速斷保護實驗

(3)帶時限電流速斷保護實驗

(4)定時限過電流保護實驗

(5)反時限過電流保護實驗

(6)電流電壓連鎖保護實驗

(7)單相接地保護實驗

(8)階段式過電流保護與自動重合閘前加速實驗

(9)階段式過電流保護與自動重合閘后加速實驗

2.工廠供電系統的自動裝置實驗

(1)備用電源自動投入裝置認知實驗

(2)備用電源自動投入實驗

(3)低壓減載實驗

(4)無功補償裝置認知實驗

(5)無功自動補償實驗

(6)模擬工廠供電倒閘操作

3.供電系統自動化實驗

(1)線路故障定位，隔離和自動恢復供電

(2)線路運行參數數據的檢測

(3)線路無功控制實驗

(4)線路電壓調整實驗

(5)線路電壓/無功集成控制實驗
