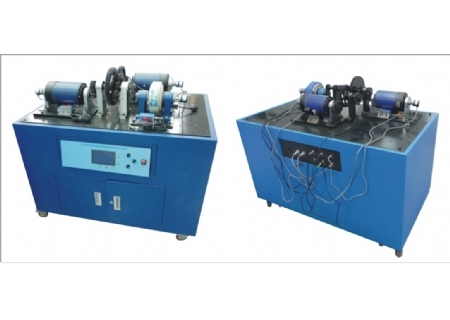

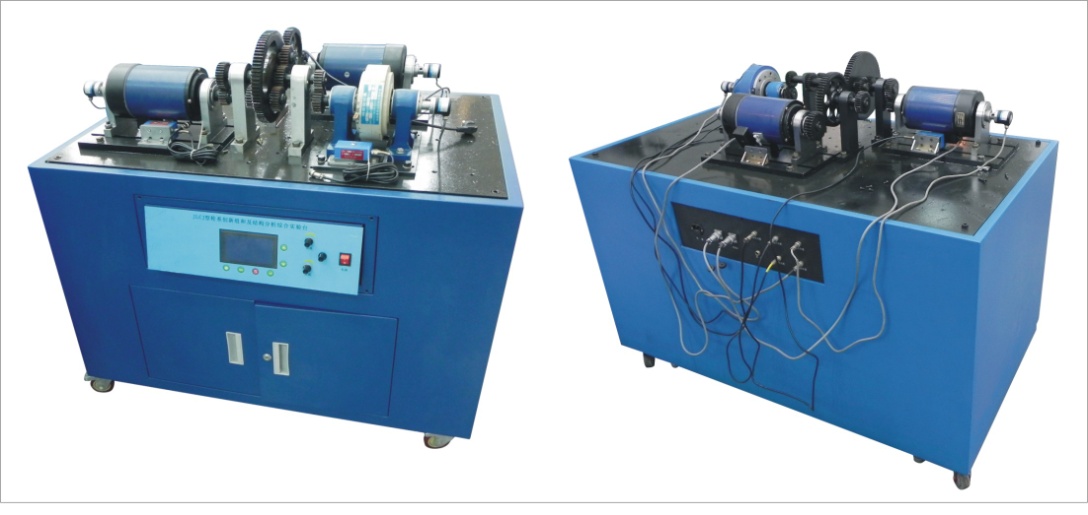

SHYL-JG03型輪系創新組合及結構分析綜合實驗臺

一、輪系創新組合及結構分析綜合實驗臺 概述

輪系創新組合及結構分析綜合實驗臺按照現代機械原理和結構理論設計的一種多功能模塊化實驗臺，以提高學生創新思維能力、觀察分析和動手能力為目的、本實驗臺采用了組合式結構，由機構部分、電控部分、測試軟件組成，可實現對定軸、行星、差動、周轉輪系四種輪系輸入、輸出的扭矩、轉速進行實時測量，傳動比的測算以及效率的測定。

二、輪系創新組合及結構分析綜合實驗臺主要特點

1、將實驗臺的運動構件大限度的一件多用，實現了一臺可相當于四臺用的目的，節約了實驗場地和資源。

2、本軟件專門為測試輪系的傳動比和效率而設計的，具有界面優清晰、簡潔、易使用等特點。窗體的菜單包括：文件、實 驗內容、幫助。
三、輪系創新組合及結構分析綜合實驗臺實驗內容

1、了解和熟練掌握輪系的各種類型及其基本組成結構，正確熟練組裝各種輪系；

2、深刻理解和掌握各種輪系傳動比的計算方法，尤其是周轉輪系中各構件的相對運動原理及傳動比的計算方法。

3、各種輪系的效率的測定。

四、輪系創新組合及結構分析綜合實驗臺主要技術參數

1、 直流電機：功率：750W,調整范圍：0-500r/min.

2、 直流電機：功率：750W,調整范圍：0-1400r/min.

3、 壓力傳感器：5kg/個：25kg/個

4、 角位移傳感器：輸出電壓/脈沖數5V./360P

5、 磁粉制動器：量程為25Nm

6、 外形尺寸：1100x700x900mm

7、 實驗臺重量：100kg.
