序號

部件名稱

技術描述

1

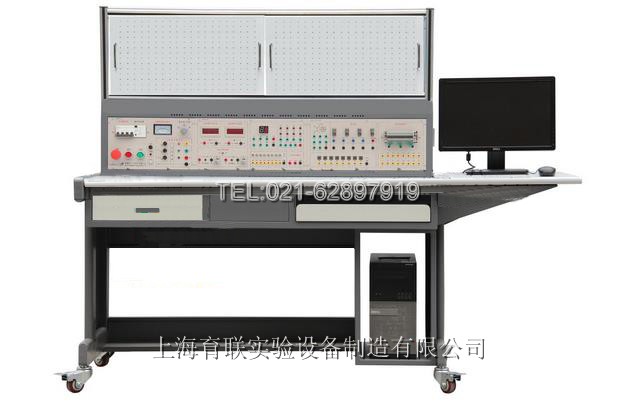

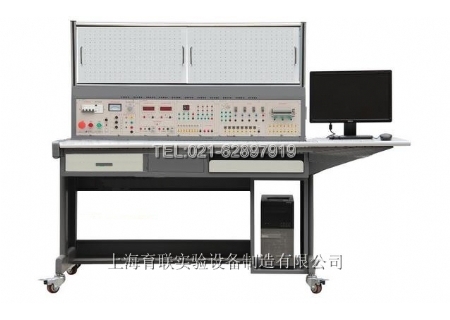

控制屏

鐵質雙層亞光密紋噴塑結構，鋁質面板

2

實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

3

交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有短路保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。提供2組三插AC200V插座。

4

直流電源、直流電壓/電流表、邏輯電平輸出及指示

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。直流電壓輸出24V/6A、12V/2A。

序號

部件名稱

技術描述

1

PLC主機

CP1H-XA40DT1-D

2

單片機接口模塊

2路電壓輸出:范圍0-10V,誤差±0.2V，2路電流輸出：范圍0-20mA。8路數字量輸入，8路數字量輸出，2路電流測量:0-20mA,誤差<0.5mA；2路電壓測量:0-10V,誤差±0.2V；

3

光纖傳感器實訓模塊

模塊面板采用鈑金結構，采用步進電機和同步帶機構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、五套光纖傳感器安裝支架、同步帶、檢測載體、五套光纖傳感器。傳感器安裝于模塊面板上。檢測體為一個可以快速更換成不同性質載體的運行平臺?？梢耘浜蟼鞲衅髦Ъ苓x擇傳感器和采用合理的安裝方式對載體進行檢測。

4

光電傳感器實訓模塊

模塊面板采用鈑金結構，采用步進電機和同步帶機構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、四套光電傳感器安裝支架、同步帶、多種檢測載體、四套光電傳感器。傳感器安裝于模塊面板上。檢測體為一個可以快速更換成不同性質載體的運行平臺?？梢耘浜蟼鞲衅髦Ъ苓x擇傳感器和采用合理的安裝方式對載體進行檢測。

5

接近式傳感器實訓模塊

模塊面板采用鈑金結構，步進電機帶轉盤的機械結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、六套接近傳感器安裝支架、轉盤、多種檢測載體、六套接近式傳感器。傳感器安裝于模塊面板上。檢測體是一個可以快速更換成不同性質載體的運行平臺。可以配合傳感器支架選擇傳感器和采用合理的安裝方式對載體進行檢測。

6

色標傳感器實訓模塊

模塊面板采用鈑金結構，步進電機帶轉盤的機械結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、一套色標傳感器安裝支架、轉盤、多種顏色檢測載體、二套色標傳感器。傳感器支架安裝采用U形槽設計。檢測體為多種顏色面板制成?？梢耘浜蟼鞲衅髦Ъ苓x擇傳感器和采用合理的安裝方式對載體進行檢測。

7

位移傳感器實訓模塊

模塊面板采用鈑金結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、一套光柵尺、千分尺、千分尺安裝支架、一套位移傳感器、旋轉編碼器。傳感器安裝支架設計緊固，可以通過千分尺高精度的調節檢測載體，保證了位移傳感器在實際使用的檢測精度。

8

視覺傳感器實訓模塊

模塊面板采用鈑金結構，視覺傳感器安裝在支架上，設備配有多個不同規格的檢測載體。

9

液體控制模塊

模塊作為PLC控制系統的一個物理模型，是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。

水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用擴散硅壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的開關和閉環控制，它可作為學校老師和科研技術人員作為研究PLC算法控制的一個實訓平臺。

10

物聯網傳感器實訓模塊

物聯網各功能模塊可安裝在實訓裝置的網孔板上

功能模塊和接口電路包括：家居燈光照明、PWM燈光亮度調節、三色霓虹彩燈控制、報警蜂鳴控制、數據模擬量采集、聲光控制、船體轉向機控制、繼電接觸控制、液晶顯示控制、土壤濕度測試、智能家居藍牙控制等。

可通過WIFI實現對多個功能模塊的檢測和控制，如對火焰的檢測，對土壤溫濕度檢測并能實現智能澆花，對智能空氣質量檢測，對交流電、水閥和氣閥的實時控制。

物聯網智能家居控制系統可用安卓手機通過藍牙傳輸方式控制模塊的數據采集及動作實施。

序號

型號參數

數量

1

光電傳感器E3T F-T11

1個

2

電傳感器ESZ- T61

1個

3

電傳感器E3Z- B61

1個

4

光電傳感器E3Z- LS61

1個

5

反光板：E39-R1S

1個

6

步進電機2S42Q-03848

1個

7

步進驅動器2M412

1個

8

按鈕

2個

9

指示燈

2個

10

接近傳感器E2E-X2E1

1個

11

接近傳感器E2EV-X2C1

1個

12

接近傳感器E2EY-X4C1

1個

13

接近傳感器E2K-F10MC1

1個

14

接近傳感器E2B-M12KS02-M1-C1

1個

15

接近傳感器E2B-M30LN30-M1-C11

1個

16

光纖頭E32-T11R

1個

17

光纖頭E32-ZD200

1個

18

光纖頭E32-D15YR

1個

19

光纖頭E32-D331

1個

20

光纖頭E32-T22B

1個

21

光纖放大器E3X-NA11

5個

22

傳感器頭ZX2- LD50，0.5M

1個

23

放大器ZX2- LDA1

1個

24

光柵尺KTR250MM

1個

25

千分尺

2個

26

旋轉編碼器

1個

27

放大器E3X-DAC21-S

1個

28

探頭E32- D11R

1個

29

視覺傳感器FQ_S10010F

1個

30

三層端子排

1個

31

溫度控制器：E5CZ-R2MT

1個

32

熱電偶：E52-CA6F-N2M

1個

33

液位傳感器：EE-SPX613

1個

34

超聲波傳感器：E4C-DS80

1個

35

離心泵：WB50/025

1個

36

空氣、土壤溫濕度傳感器及植物澆灌功能模塊

1塊

37

交流電控制模塊

1個

38

水閥及閥功能模塊

1塊

39

火焰及二氧化碳傳感器功能模塊

1塊

40

PM2.5及空氣質量傳感器功能模塊

1塊

41

物聯網主板

4塊
