制冷制熱技術實訓考核系列

序號	型  號	設      備      名      稱	備    注
1	YLJYD-01A	家用電冰箱電氣控制線路實訓箱
2	YLJYD-01B	制冷電子基礎技能實訓裝置
3	YLJYD-01C	家用電冰箱智能溫控電氣實訓考核裝置
4	YLJYD-01D	雙門冰箱綜合實訓考核裝置
5	YLJYD-01E	電冰箱制冷系統實訓考核裝置（風直冷）
6	YLJYD-01F	制冷壓縮機性能測試實訓裝置
7	YLJYD-01G	制冷壓縮機拆裝實訓裝置
8	YLJYD-02A	整體式空調電氣實訓考核裝置
9	YLJYD-02B	變頻空調電氣實訓考核裝置
10	YLJYD-02C	空調安裝調試實訓裝置
11	YLJYD-02D	熱泵型分體空調實訓裝置
12	YLJYD-02E	熱泵型分體空調實訓裝置
13	YLJYD-02F	變頻空調實訓考核裝置
14	YLJYD-02G	空調/冰箱制冷制熱實訓考核裝置
15	YLJYD-02H	現代制冷與空調系統實訓考核裝置
16	YLJYD-02K	變頻空調/冰箱制冷制熱實訓考核裝置
17	YLJYD-02L	空氣源熱泵熱機實訓考核裝置
18	YLJYD-03A	家用中央空調實訓考核裝置
19	YLJYD-03A	小型冷庫電氣實訓考核裝置
20	YLJYD-03B	一機兩庫電氣實訓考核裝置
21	YLJYD-03C	小型冷庫制冷系統綜合實訓考核裝置
22	YLJYD-03D	一機兩庫系統綜合實訓考核裝置
23	YLJYD-04F	低溫箱電氣實訓智能考核裝置
24	YLJYD-05F	30HK-036活塞式冷水機組電氣實訓智能
25	YLJYD-06F	制冷設備與PLC控制實訓考核裝置
26	YLJYD-07F	雙級壓縮機制冷系統實訓裝置
27	YLJYD-08F	智能型制冷壓縮機性能測試實訓裝置

YLJYD-01A 電冰箱電氣控制線路實訓箱

提供復合式（單門直冷式、雙門直冷式、雙門間冷式）電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長?？勺孕羞B接線路，并任意設置故障點。廣泛用于相關課程的課堂演示、實訓、實習，更為家電維修人員進行實踐培訓提供良好的設備。



YLJYD-01B 制冷電子基礎技能實訓裝置

“YLJYD-01B制冷電子基礎技能實訓裝置”根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材研制生產的，可以用于對初級制冷設備維修工、中級制冷設備維修工、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。該實訓裝置不僅可供學生學習鍛煉，有利于開展技能鑒定、考核工作，更是制冷設備維修工技能考核的理想設備。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術、空調器微電腦電路檢修等專業課程。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》、《制冷裝置電氣控制系統原理與檢修》等課程。

一、裝置特點

1.電氣控制線路或電子線路實訓元件裝在實訓箱中，操作方便、更換便捷，具有可擴展功能

2.設備設有電壓型漏電保護和電流型漏電保護器，確保操作者的安全；各測量儀表均有可靠的保護功能，使用安全可靠

3.可進行模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

4.實訓連接線及插座采用防觸電的結構，使用安全、可靠、防觸電

二、技術性能

1.輸入電源：單相三線～220V±10%  50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85% (25℃)  海拔＜4000m

3.裝置容量：＜0.2kVA

4.外形尺寸：1630mm×730mm×1300mm

三、實訓基本配置及功能

實訓裝置由實訓臺，實訓掛箱等組成:

1.實訓臺

實訓臺包括空氣開關、電源插座、交流電壓表、交流電流表、溫度表、直流電源、交流電源。

（1）交流電壓表 測量范圍０～500V，用于實操訓練過程中對交流電壓信號的測量

（2）直流電流表 測量范圍０～200V，用于實操訓練過程中對直流電壓信號的測量

（3）溫度表 提供三位半數字溫度表1只，測量環境溫度及實操訓練中待測點的溫度

（4）直流電源 提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能

（5）交流電源 提供兩組8.5V和兩組17.5V

2.實訓掛箱

序號掛箱編號掛箱名稱功能

1JD-01    元件單元實訓箱    提供常用元件

2JD-02    模擬電路基礎實訓單元箱    提供制冷電路中的復位電路；串、并聯穩壓電路

3JD-03    電源電路單元箱    提供電源電路

4JD-04    數字電路基礎實訓單元箱    提供555時基電路和R-S觸發電路

5JD-05    電子溫控實訓單元箱    提供電子溫控電路圖及線路板

6JD-06    可控硅調速實訓單元箱       提供可控硅調速電路圖及線路板

7JD-07    步進電機驅動實訓單元箱    提供步進電機驅動電路圖及線路板

8JD-08    低溫除霜電路實訓單元箱    提供低溫除霜電氣電路圖及線路板

9JD-09    熱泵空調電氣實訓單元箱    提供熱泵空調電氣電路圖及線路板

3.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動。

四、實訓項目

1.二極管的特性與應用單元實訓

2.晶體管的特性與應用單元實訓

3.串并聯型穩壓電路單元實訓

4.穩壓電路應用單元實訓

5.電源電路單元實訓

6.數字電路單元實訓

7.555時基電路單元實訓

8.RS觸發電路單元實訓

9.3min延時電路單元實訓

10.二次自動復位電路單元實訓

11.電冰箱電子溫控電路單元實訓

12.低溫除霜電路單元實訓

13.可控硅調速電路單元實訓

14.步進電機驅動電路單元實訓

15.熱泵空調電氣電路單元實訓

16.電冰箱電子溫控電路綜合單元實訓

17.熱泵空調電氣電路綜合單元實訓

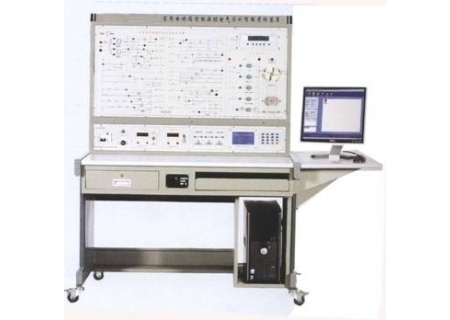

YLJYD-01C 家用電冰箱智能溫控電氣實訓智能考核裝置

“YLJYD-01C家用電冰箱智能溫控電氣實訓智能考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.實訓裝置直觀展示了家用電冰箱智能溫控式冰箱的電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。

2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際家用電冰箱智能溫控電氣系統一致。

3.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.2kVA

3.外形尺寸：1210mm×730mm×1540mm

4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板

2.交流電壓表1只：測量范圍0～500V,精度1.5級，用于監測電源電壓

3.直流電壓表1只：測量范圍0～20V，用于測量面板上的測試點

4.電冰箱智能溫控電氣系統圖1套：印有電氣系統原理圖，并設有相應的測量點

5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態

6.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源

7.智能考核系統

（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。

（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。

教師入口需要登錄密碼。

（3）分數查詢：查詢學生的當前得分情況。

（4）學號查詢：查詢教師通過計算機設置的學號。

（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

四、實訓項目

1.電冰箱智能溫控電氣控制系統原理

2.電冰箱智能溫控電氣控制系統調試與運行

3.電冰箱智能溫控電氣控制系統模擬故障與排故

4.電冰箱智能溫控電氣控制系統故障分析與維修

5.電冰箱智能溫控電氣控制系統應用



YLJYD-01D 雙門電冰箱綜合實訓考核裝置

“YLJYD-01D雙門電冰箱綜合實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.實訓裝置直觀展示了直冷式/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2.整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。

3.系統采用真實的制冷機組，與實際教學接軌。

4.裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

5.可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.2kVA

3.外形尺寸：600mm×600mm×1700mm

4.制冷劑類型：600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

1.實訓柜：鐵質雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個電磁控制閥，用于直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成制冷系統的故障模擬實訓。管路中設有視液鏡，便于觀察制冷劑的狀態。在實訓柜的底層設有一個柜子，用于放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便于觀察蒸發器表面結霜、結露情況，冷凝器外置于冰箱后面。

2.直冷/間冷式電冰箱制冷系統配置表：

序號       設備名稱及型號    數量       備注

11/9匹冰箱制冷壓縮機       1臺

2直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器） 1套

3間冷式蒸發器（翅片盤管式蒸發器）     1套

4鋼絲式冷凝器（17檔）    1套

5冷凝風扇（間冷風機）     1套

6照明燈及門開關 1套

7定時化時間繼電器     1只

8補償電熱絲、補償開關     1套

9溫控器（WDF型、WPF型）  1套

10化霜溫控器（5～13℃ ）、除霜溫度保險絲（65～70℃ ）      1套

11雙金屬片熱保護繼電器   1套

12PTC啟動器、重錘啟動器       1套

13毛細管      2根

14電磁閥      2個間/直模式切換

3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。

4.交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。

5.溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

6.真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。

7.模擬故障設置箱1個：嵌于實訓柜內，用于模擬故障設置，并配有鎖?？稍O置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。

8.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

9.實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。

四、故障說明

編號       故障模擬說明       故障現象

K1門燈開路  直冷模式下壓縮機工作，門燈不亮

K2復合門開關公共端開路  間冷模式下風機不轉且門燈不亮

K3風扇電機開路  間冷模式下風機不轉

K4門開關開路      直冷模式下門燈不亮

K5補償開關開路  直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動

K6化霜溫控器開路      間冷模式下化霜時，化霜保險絲熔斷

K7WDF溫控器H-L兩端開路     直冷模式下門燈亮，壓縮機不工作

K8WDF溫控器L-C兩端開路            直冷模式下門燈亮，壓縮機不工作

K9WPF溫控器L-C兩端開路      間冷模式下門燈亮，壓縮機不工作

K10化霜時間繼電器BW-BK兩端開路      間冷模式下門燈亮，壓縮機不工作

K11化霜溫度保險絲開路    間冷模式下化霜狀態下，化霜不起作用

K12補償電熱絲開路    直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動

K13化霜電熱管開路    間冷模式下化霜狀態下，化霜不起作用

K14保護繼電器開路    壓縮機無法啟動，無電流顯示

K15PTC啟動器開路     壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K16重錘啟動器啟動觸點脫落    壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K17壓縮機啟動繞組1-2兩端開路     壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K18壓縮機運行繞組1-3兩端開路     壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K19系統臟堵運行狀態下，高壓端壓力高、低壓呈現負壓狀態

K20 系統冰堵

五、實訓項目

初級技工基本技能實訓

1.專用工具的操作

2.制冷系統管件焊接

3.制冷系統試壓及檢漏

4.制冷系統抽真空及充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.電冰箱電氣線路器件的認識和測量

6.直冷式電冰箱電氣控制線路接線及系統運行

7.間冷式電冰箱電氣控制線路接線及系統運行

8.直冷式電冰箱維修實訓及故障分析

9.間冷式電冰箱維修實訓及故障分析



YLJYD-01H 電冰箱制冷系統實訓考核裝置（直冷）

“YLJYD-01H電冰箱制冷系統實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。

2.整套電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。

3.系統采用真實的制冷機組，滿足實訓教學要求。

4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.4kVA

3.外形尺寸：1100mm×650mm×1700mm

4.制冷劑類型：R600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁型材及鋁塑板拼合框架結構。

2.直冷式電冰箱1臺。

3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。

4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。

5.智能溫度儀5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。

6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。

7.故障模擬設置系統1套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。

8.直冷式電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量儀表。

9.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

四、實訓項目

初級技工基本技能實訓

1.專用工具的操作

2.制冷系統試壓及檢漏

3.制冷系統抽真空及充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

4.直冷式電冰箱系統調試

5.直冷電冰箱故障模擬設置

6.直冷式電冰箱維修及故障分析



YLJYD-01E 電冰箱制冷系統實訓考核裝置（風直冷）

一、產品概述

“YLJYD-01E電冰箱制冷系統實訓考核裝置”是按照職業教育的教學和實訓要求而研制的。培養掌握電冰箱與制冷技術專業理論知識和專業實踐技能，從事電冰箱、制冷設備及系統的安裝調試、技術升級、改造設計、維護管理等方面的技能應用型人才。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《家用制冷設備原理與維修》、《冷庫與冷藏技術》、《制冷設備維修工（初級、中級）》等課程的教學實訓。

二、實訓項目

任務一、銅管的加工制作

1.銅管按照一定尺寸的截取

2.不同型號銅管喇叭口以及杯形口的制作

3.銅管件的焊接

任務二、制冷系統氣密性的檢查

1.向制冷循環系統中加注氮氣

2.用肥皂水檢查制冷系統各個接口是否漏氣并記錄壓力

3.保壓24小時后再次檢查壓力情況

任務三、制冷系統抽真空及充注制冷劑

1.向真空泵中加入專用油

2.利用真空泵、雙表修理閥以及三色加液管抽真空

3.向制冷系統中加入制冷劑

任務四、電冰箱制冷系統運行工況調試

1.電冰箱制冷系統吸氣管結霜調試

2.電冰箱制冷系統冷藏室不制冷調試

任務五、電冰箱制冷系統故障排除

1.電冰箱臟堵故障排除

2.電冰箱冰堵故障排除

三、系統特點

1.實訓裝置采用真實的風直冷雙門電冰箱系統，直觀展示了風直冷雙門電冰箱的系統結構、工作原理，可以清楚的看到其制冷循環的系統結構，使學生能夠了解和掌握風直冷冰箱制冷系統的結構原理及維修技能。

2.配套有制冷教學面板，該面板上繪制有風直冷電冰箱制冷系統流程圖，學生可以清楚的知道制冷劑在制冷系統中的各種狀態之間的轉化，有利于學生對其工作原理的理解和制冷系統工作過程的掌握，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。

3.采用流程圖加測量儀表的方式，可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況。

4.可設置模擬故障，在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置以及故障的形成原因。有利于開展技能鑒定、考核工作。

四、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.4kVA

3.外形尺寸：1200mm×600mm×1700mm

4.制冷劑類型：R600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、系統配置

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁型材及鋁塑板拼合框架結構。

2.真實電冰箱1臺。

3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。

4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。

5.智能溫度表5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。

6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。

7.可調節連接式手閥5只，安裝于實訓臺的后面，用來設置制冷系統的臟堵或冰堵故障，配合儲液罐可以設置制冷系統中制冷劑泄漏或者制冷劑過多故障。

8.風直冷電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量儀表。

9.電流型漏電保護裝置1套：漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。



YLJYD-01F 制冷壓縮機性能測試實訓裝置

“YLJYD-01F制冷壓縮機性能測試實訓裝置”采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

一、裝置特點

1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量

2.采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方

3.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

二、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜2.5kVA

4.制冷劑：R22

5.制冷量：1.3kW

6.重  量：100kg

7.外形尺寸：120cm×60cm×142cm

三、基本配置及功能

1.控制屏

采用雙層亞光密紋噴塑結構，造型新穎。上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2.交流控制單元

單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

3.制冷系統

1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器

4.循環水系統

（1）水泵2只

主要技術參數為：

額定功率：95W

額定揚程：6m

額定流量：1.08立方米/小時

（2）水箱2只

采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱

（3）加熱器1只（功率1000W）

輸出功率可通過電位器進行調節，用于加熱蒸發器循環水

5.測量儀表

（1）功率表2只（精度0.5級）

分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據

（2）數顯溫度表1只（精度0.5級）

    采用PT100鉑電阻作傳感器，測量范圍-50～150℃。通過琴鍵進行切換，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度

（3）真空壓力表2只（精度2.5級）

量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力

（4）流量計2只（精度0.5級）

采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量

6.控制儀表

高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

四、實訓項目

1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理

2.了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法

3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量

4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量

5.主、輔測制冷量相對誤差的計算與分析

6.制冷機組能效比的計算與分析





YLJYD-11F 智能型制冷壓縮機性能測試實訓裝置

一、產品概述

“YLJYD-11F智能型制冷壓縮機性能測試實訓裝置”以可編程控制器PLC為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于各院校制冷專業相關課程的教學實訓。

二、系統特點

1.由二套系統組成，一套為壓縮機測試系統，另一套是過冷度調節輔助系統

2.系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制

三、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜5kVA

4.制冷劑：R22

5.第二制冷劑：R123

6.制冷量：2.3kW

7.重  量：100kg

8.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。

四、配置及技術性能

實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成

1.控制臺

(1)交流電源

提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。

(2)安全保護體系

設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

(3)實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

2.壓縮機測試系統

包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。

3.過冷度調節輔助系統

由過冷器、循環水泵、水量調節閥、冷卻塔等組成。

4.測量儀表

(1)指針式電壓表：量程0～450V

(2)真空壓力表：量程-0.1～1.5MPa

(3)真空壓力表：量程-0.1～3.5MPa

(4)數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃

(5)玻璃轉子流量計：量程為16～160mL/min

(6)功率表：精度0.5級，可單獨顯示電壓、電流、功率信號

5.主機實訓模塊

配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）， 帶1個RS-485通信口，配套PC/PPI編程電纜。

6.溫度采集模塊

配置西門子EM231模擬量模塊（4路模擬量輸入）、EM232模擬量模塊（2路模擬量輸出）。

7.檢測傳感器

包含壓力變送器及流量傳感器。

五、實訓項目

1.了解國標GB/T5773—2004的實訓方法

2.蒸汽壓縮式制冷循環系統基本結構和工作原理

3.壓縮機測試系統試驗工況控制

4.主、輔測制冷量相對誤差測量

5.制冷機組能效比測量



YLJYD-01G 制冷壓縮機拆裝實訓裝置

一、概 述

“YLJYD-01G制冷壓縮機拆裝實訓裝置”是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程的實訓。

二、特 點

1.本實訓裝置采用半封閉式兩缸壓縮機作為實訓對象，整個壓縮機被固定于一個工作臺面上，既美觀大方，又有利于學生實際操作。

2.整個裝置采用模塊化設計，將整個壓縮機分為幾大模塊分別進行拆裝實習，后再進行壓縮機的總體組裝，有利于掌握拆裝壓縮機的整體步驟。

3.本裝置通過試運行可以讓學生檢驗組裝效果，對不合理部分進行修改，使學生充分了解和掌握壓縮機內部組件的安裝尺度以及維修壓縮機的方法。

三、技術性能

1.輸入電源：三相四線(或三相五線)～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1kVA

4.重    量：150kg

5.外形尺寸：120cm×80cm×150cm

四、系統配置

1.裝置采用鐵質雙層亞光密紋噴塑結構底架，底架上還設置有四個萬向輪，便于移動和固定。實訓桌配有抽屜，用來放置實訓指導書和一些比較精密的量具等物品。

2.實訓桌上部配置壓縮機零件盒，方便學生在拆裝過程中，以避免學生在拆裝過程中壓縮機精密零件的丟失或者劃傷。

3.實訓臺配置有全套的拆裝工具以及各種量具，以供學生學習和使用。

五、實訓項目

1.常用鉗工工具及量具的使用

2.活塞式制冷壓縮機整機的拆卸和裝配

3.活塞連桿組以及曲軸的拆卸和裝配

4.汽缸蓋閥板組的拆卸和裝配

5.活塞式制冷機間隙和磨損的測量

6.壓縮機組裝后的試運轉



YLJYD-02A 整體式空調電氣實訓考核裝置

“YLJYD-02A整體式空調電氣實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.實訓裝置直觀展示了整體式空調電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。

2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際整體式空調電氣系統一致。

3.故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.2kVA

3.外形尺寸：1210mm×730mm×1540mm

4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板，鋁型材及鋁面板拼合框架結構

2.交流電壓表1只：測量范圍0～250V，精度1.5級，用于監測電源電壓

3.交流電流表1只：測量范圍0～5A，精度1.5級，用于觀測系統啟動電流及正常工作電流

4.整體式空調電氣控制系統圖1套：印有電氣系統原理圖，并設有相應的測量點

5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識

6.模擬故障設置箱1套：鑲嵌于實訓柜，內并配有鎖，用于模擬故障設置

7.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護

四、實訓項目

1.整體式空調電氣控制系統原理

2.整體式空調電氣控制系統調試與運行

3.整體式空調電氣控制系統模擬故障與排故

4.整體式空調電氣控制系統故障分析與維修

5.整體式空調電氣控制系統應用



YLJYD-02B 變頻空調電氣實訓考核裝置

“YLJYD-02B變頻空調電氣實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。

一、裝置特點

1.裝置直觀展示了變頻空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調系統的實時工作狀態一目了然；面板印有變頻空調電氣控制系統原理圖，并設有相應測試點

2.裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

3.設有電流型漏電保護裝置

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1kVA

3.工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃） 海撥＜4000m

三、裝置的基本裝備

1.實訓臺鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置工具及資料等。

2.變頻空調電氣系統1套 包括熱泵型變頻分體空調所必需的一些部件，如室內機控制主板、室外機控制主板、PWM驅動電路等。

四、實訓項目

1.了解變頻空調控制部分結構及原理

2.了解變頻空調各模塊在整個控制部分中的作用

3.掌握變頻空調電氣控制線路原理

4.變頻空調電器元件的測量及系統運行

5.變頻空調的故障與分析

（1）紅外接收管壞

（2）室內環境溫度傳感器開路

（3）室內盤管溫度傳感器開路

（4）室內風機轉速傳感器開路

（5）步進電機壞

（6）室內風機壞

（7）變壓器T1壞，無輸出

（8）室內機7805壞，無輸出

（9）繼電器RY1線圈開路

（10）U1芯片壞

（11）蜂鳴器壞

（12）室外風機壞

（13）四通閥線圈壞

（14）室外環境溫度傳感器壞

（15）室外盤管溫度傳感器壞

（16）整流橋壞

（17）壓縮機電機壞

（18）變壓器T2壞，無+15V輸出

（19）變壓器T2壞，無+12V輸出

（20）室外機7805壞，無輸出

（21）控制風機繼電器RY03壞

（22）控制四通閥繼電器RY04壞

（23）IC03芯片壞

（24）室內機室外機通訊線斷



YLJYD-02C 空調安裝調試實訓裝置

“YLJYD-02C空調安裝調試實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中, ，回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2.整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。

3.系統采用真實的制冷專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。

4.實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修等實訓。

5.實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：1100mm×800mm×1700mm

4.制冷劑回收類型：R22

三、裝置的基本裝備

序號       名稱       數量       備注

1空調安裝調試鋼架     1套

2KFR-23熱泵型家用空調器機組1套

3空調R22回收機組    1套

4便攜式焊炬 1套

5壓力制器     1套

6旋片式真空泵     1套

7真空壓力表 1套

8脹管擴口器 1套

9割管刀 1套

10雙表修理閥      1套

11公/英制加液管  1套

12雙表修理閥公/英制轉接頭1套

13制冷劑鋼瓶      1套



YLJYD-02D 熱泵型分體空調實訓考核裝置

“YLJYD-02D熱泵型分體空調實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、裝置特點

1.系統采用真實的制冷機組（格力KFR-23型整機），與實際教學接軌。整個空調系統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能

2.整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求

3.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識

4.裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術性能

1.輸入電源：單相三線～220V±10%  50Hz

2.裝置容量：＜1kVA

3.外形尺寸：1000mm×590mm×1610mm

4.制冷劑類型：R22

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障等組成

1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置故障箱、工具及資料等。裝置背面可觀察制冷系統管路的結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物

2.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件

3.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

4.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力

5.溫度檢測單元：提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度

6.模擬故障設置單元：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。

7.專用工具選配（便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵）。

四、故障說明

編號       故障模擬說明       故障現象

K1斷開N2線圈    模擬變壓器T的副邊N2開路，整機不工作

K2斷開橋式整流橋堆  模擬橋式整流橋環+12V無輸出，整機不工作

K3斷開7805穩壓塊輸出    模擬7805穩壓塊壞+5V無輸出，整機不工作

K4斷開紅外接收管1腳      模擬紅外接收管無電源輸入，不能遙控

K5斷開X105溫度傳感器電阻    模擬室內環境溫度很高，可制冷不能制熱

K6斷開IC1的P13腳   模擬IC1的P13無信號輸出

K7斷開IC1的P12腳   模擬IC1的P12無信號輸出

K8斷開IC1的P11腳   模擬IC1的P11無信號輸出

K9斷開IC1的P10腳   模擬IC1的P10無信號輸出

K10斷開IC1的P15腳 模擬IC1的P15無信號輸出

K11斷開IC1的P14腳 模擬IC1的P14無信號輸出

K12斷開IC1的P24腳 模擬IC1的P24無信號輸出

K13斷開IC1的P23腳 模擬IC1的P23無信號輸出

K14斷開IC1的P22腳 模擬IC1的P22無信號輸出

K15斷開IC1的P21腳 模擬IC1的P21無信號輸出

K16斷開IC1的P25腳 模擬IC1的P25無信號輸出

K17斷開IC1的P20腳 模擬IC1的P20無信號輸出

K18斷開步進電機兩組線圈模擬步進電機兩組線圈開路

K19斷開步進電機兩組線圈模擬步進電機兩組線圈開路

K20斷開IC2的P16腳 模擬IC2的P16無信號輸出

K21斷開IC2的P15腳 模擬IC2的P15無信號輸出

K22斷開IC3的P14腳 模擬IC3的P14無信號輸出

K23斷開IC3的P13腳 模擬IC3的P13無信號輸出

K24斷開IC3的P12腳 模擬IC3的P12信號輸出

K25斷開IC3的P11腳 模擬IC3的P11無信號輸出

K26斷開IC3的P16腳 模擬IC3的P16無信號輸出

K27斷開IC3的P15腳 模擬IC3的P15無信號輸出

K28斷開繼電器RY4線圈    模擬繼電器RY4線圈壞，輔助電熱絲不起作用

K29斷開繼電器RY2線圈    模擬繼電器RY2線圈壞，室外風機不轉

K30斷開繼電器RY7線圈    模擬繼電器RY7線圈壞，室內風機低速時風機不轉

K31斷開繼電器RY6線圈    模擬繼電器RY6線圈壞，室內風機中速時風機不轉

K32斷開繼電器RY5線圈    模擬繼電器RY5線圈壞，室內風機高速時風機不轉

K33斷開繼電器RY1線圈    模擬繼電器RY1線圈壞，壓縮機不工作

K34斷開繼電器RY3線圈    模擬繼電器RY3線圈壞，電磁四通閥不工作

K35斷開7個繼電器工作指示燈 7個繼電器的工作電源指示燈不亮

K36模擬電網電壓的波動    模擬電網電壓調壓器可調

五、實訓項目

初級技工基本技能實訓

1.制冷系統專用工具的基本操作

2.制冷系統管件焊接

3.制冷系統的檢漏

4.制冷系統的抽真空與充注制冷劑R22

中級技能實訓（設計、安裝、調試及檢修）

5.格力KFR-23型空調主控板電路原理

6.空調電器元件的測量及系統運行

7.格力KFR-23型空調器故障與分析

8.空調檢測與故障分析



YLJYD-02F 變頻空調實訓考核裝置

一、概 述

“YLJYD-02F變頻空調實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

二、特 點

1.整個變頻空調系統真實完整, 與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；打開后柜門，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用插式全封閉結構，使用方便、可靠、防觸電

三、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：140cm×68cm×182cm

4.制冷劑類型：R22

四、裝置的基本裝備

1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固

2.變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥，熱力膨脹閥等

3.測量儀表：溫度表、壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等

4.專用工具：便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵

五、實訓項目

1.制冷系統專用工具的基本操作

2.制冷系統管件焊接

3.制冷系統的檢漏

4.制冷系統的抽真空與充注制冷劑R22

5.變頻空調電氣控制線路原理

6.變頻空調電器元件的測量及系統運行

7.變頻空調的故障與分析



YLJYD-02G空調/冰箱制冷制熱實訓考核裝置

“YLJYD-02G空調/冰箱制冷制熱實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、特點

1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學

2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求

3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊

4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.2kVA

3.外形尺寸：1580mm×730mm×1700mm

4.制冷劑類型：空調 R22、冰箱600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

本實訓裝置主要由電源控制屏、實訓桌、故障箱等組成。

（一）、儀表控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1.交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只 測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力

3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況

4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

（三）實訓排故

1.故障設置系統

提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。

四、故障說明

熱泵型分體空調模擬故障設置說明

編號       故障模擬說明       故障現象

K1變壓器T原邊開路  電腦板不得電，整機不工作

K2變壓器T副邊開路  電腦板不得電，整機不工作

K3橋堆開路  電腦板不得電，整機不工作

K47805集成穩壓塊開路      無+5V直流電源輸出，整機不工作

K5室內環境溫度傳感器開路      運行指示燈閃爍

K6室內環境溫度傳感器短路      運行指示燈閃爍

K7室內管溫溫度傳感器開路      定時指示燈閃爍

K8室內管溫溫度傳感器短路      定時指示燈閃爍

K9f1啟動電容開路      電機無法啟動，電機不工作

K10f1運行繞組開路     電機無法啟動，電機不工作

K11四通閥YV線圈開路     四通閥不工作，制熱工況時不起作用

K12保護繼電器SAT開路    壓縮機不能工作

K13壓縮機啟動繞組CS開路     壓縮機不能工作，啟動電流很大

K14壓縮機運行繞組CM開路    壓縮機不能工作，啟動電流很大

K15蜂鳴器BUZZ線圈開路 蜂鳴器不響，遙控起作用

K16繼電器RLY5線圈開路  模擬室內調速時，高檔風速不起作用

K17繼電器RLY4線圈開路  模擬室內調速時，中檔風速不起作用

K18繼電器RLY3線圈開路  模擬室內調速時，底檔風速不起作用

K19繼電器RLY2線圈開路  四通閥閥體不動作

K20繼電器RLY1線圈開路  壓縮機不工作

K21紅外接收管電源端開路遙控不起作用

K22 K23 K24  備用

直冷/間冷式電冰箱模擬故障設置說明

編號       故障模擬說明       故障現象

K1復合門開關S2開路 間冷模式下風扇電機不轉

K2復合門開關S2短路 間冷模式下模擬門開關開關時,風扇電機不停機

K3風扇電機繞阻開路  風扇電機不轉

K4WPF溫控器L-C兩端開路      間冷模式下門燈亮，壓縮機不工作

K5時間繼電器BW-BK兩端開路 間冷模式下門燈亮，壓縮機不工作

K6時間繼電器BW-BK兩端開路 間冷模式下工作8小時后，化霜壓縮機不停機

K7化霜溫控器開路      間冷模式下化霜時，化霜保險絲熔斷

K8化霜電熱管開路      間冷模式下化霜狀態下，化霜不起作用

K9門燈開路S1     門燈不亮

K10復合門開關S1開路      門燈不亮

K11復合門開關S1短路      模擬門開關開關時, 門燈常亮

K12保護繼電器開路    壓縮機無法啟動，無電流顯示

K13壓縮機啟動繞阻CS開路     壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K14壓縮機運行繞阻CM開路    壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K15PTC啟動器開路     壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K16WDF溫控器H-L兩端開路   直冷模式下門燈亮，壓縮機不工作

K17系統臟堵運行狀態下，低壓側壓力表顯示負壓值

K18系統冰堵

K19 K20 K21  備用

五、實訓項目

初級技工基本技能實訓

1.制冷系統專用工具的基本操作

2.    制冷系統管件焊接

3.    制冷系統的檢漏

4.    制冷系統的抽真空與充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.空調系統調試

6.直冷電冰箱系統調試

7.間冷電冰箱系統調試

8.冰箱冷系統故障

9.空調制冷系統故障

10.電冰箱檢測與故障分析

11.空調檢測與故障分析



YLJYD-02H現代制冷與空調系統實訓考核裝置

一、技術性能

1.輸入電源：單相三線 220V±10% 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：≤1.5kVA

4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

二、系統結構與組成

1.裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。

2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。

3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。

4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。

5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。

6.電源及儀表模塊：

單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。

7.制冷系統壓力檢測單元：

提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。

8.電流型漏電保護裝置1套

漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

三、實訓項目

1.空調系統管路設計、組裝、接線和調試項目

管路設計任務

空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）

系統組裝任務

將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏

系統接線任務

判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接

系統調試任務

 完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整

2.電冰箱系統管路設計、組裝、接線和調試項目

管路設計任務

冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）

系統組裝任務

將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏

系統接線任務

判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接

系統調試任務

完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整



YLJYD-02K 變頻空調/冰箱制冷制熱實訓考核裝置

“YLJYD-02K變頻空調/冰箱制冷制熱實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、特 點

1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學

2.裝置配置了2套系統，空調系統1套、直冷/間冷式電冰箱綜合系統1套，可同時滿足對空調、冰箱實訓操作考核的要求

3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調、冰箱制冷系統、電氣系統一致

4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.2kVA

3.外形尺寸：1580mm×730mm×1700mm

4.制冷劑類型：空調 R22、冰箱600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。

（一）電源、儀表控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1.交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只 測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統的高、低壓側壓力

3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況

4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

（三）實訓排故

1.故障系統

提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量20個、冰箱模擬故障開關量18個，滿足多點故障設置要求。

（四）實訓系統詳細配置表

序號       設備名稱       數量

1變頻制冷壓縮機 1臺

21/9匹電冰箱制冷壓縮機    1套

3熱泵分體式模擬空調制冷系統機組 1套

4變頻空調控制電路系統（室內控制電路板、室外控制電路板、功率驅動器、等）      1套

5鋼絲式冷凝器（17檔）    1套

6直冷式模擬電冰箱制冷系統     1套

7間冷式模擬電冰箱制冷系統     1套

8直冷式電冰箱控制電路     1套

9間冷式電冰箱控制電路     1套

10總電源開關（漏電斷路器）   1只

11系統電壓表（0～250V）、電流表(0～10A)         2套

12真空壓力表      4只

四、實訓項目

初級技工基本技能實訓

1.制冷系統專用工具的基本操作

2.制冷系統管件焊接

3.制冷系統的檢漏

4.制冷系統的抽真空與充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.變頻空調系統調試

6.直冷電冰箱系統調試

7.間冷電冰箱系統調試

8.冰箱制冷系統故障

9.變頻空調制冷系統故障

10.電冰箱檢測與故障分析

11.變頻空調檢測與故障分析



YLJYD-02L 空氣源熱泵熱機實訓考核裝置

“YLJYD-02L空氣源熱泵熱機實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、熱泵技術教學實訓裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用。

一、裝置特點

1.系統采用空氣源熱泵熱水機組，與實際教學接軌

2.整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，滿足對實訓的要求

3.實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然

4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故

二、技術性能

1.輸入電源：單相三線～220V±10%  50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5kVA

4.制冷劑：R22

5.制熱量：3kW

6.重  量：200kg

7.外形尺寸（大約）：180cm×73cm×164cm

8.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、實訓裝置的基本配置及功能

實訓裝置主要由控制屏、實訓桌、熱泵機組等組成

1.實訓桌

實訓桌采用鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

2.控制屏

采用鐵質雙層亞光密紋噴塑結構，鋁質面板，面板上印有熱泵機組系統流程圖，并設有明確標識及相應指示燈，便于學生分析觀察。

3.電源控制部分

交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有指針式交流電壓表，交流電流表，可指示輸入電網電壓值以及系統工作電流值。

4.測量儀表

（1）指針式電壓表：0～250V

（2）指針式電流表：0～10A

（3）真空壓力表：-0.1～1.5MPa

（4）真空壓力表：-0.1～3.5MPa

（5）數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃

5.熱泵機組

包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。

四、實訓項目

1.熱泵機組系統的認識和了解

2.熱泵機組系統啟動、運行、調試、保護技術的實訓

3.熱泵機組運行工況和運行參數的檢測及分析

4.熱泵機組制熱量、性能系數的計算與分析

5.熱泵機組系統故障的設置和檢測



YLJYD-03A 家用中央空調實訓考核裝置

“YLJYD-03A家用中央空調實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

一、特 點

1.采用真實的家用中央空調為實訓考核對：系統采用國內品牌一拖三機組，其特點為質量優、體積小、采用渦旋式壓縮機，數碼容量調節電磁閥通過壓力控制壓縮機軌道渦旋盤和固定渦旋盤的離合，從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%范圍內的容量無級調節。實現系統真實性，可塑性。

2.系統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。

3.每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。

4.系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。

5.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資。

6.裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。展現了制冷循環系統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，并設有視液鏡可觀察制冷劑狀態。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

7.實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

8.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.工作境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量：＜3.8kVA

4.外形尺寸：3400mm×1100mm×2100mm

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置的基本裝備

充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。

1.不銹鋼支架1套：裝置底盤采用不銹鋼支架，框架采用鋁型材結構。

2.數碼渦旋一拖三機組1套：空調系統采用市場3匹數碼渦旋機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的。

3.智能溫度控制系統3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。

4.工作流程圖板3套：工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。

5.測量儀表1套：配備指針式真空壓力表、智能溫度控制儀、交流電壓表、交流電流表等。

四、實訓項目

1.室外機組電氣控制原理基礎知識

2.室內機組電氣控制原理基礎知識（三個內機）

3.制冷系統流程原理

4.系統不同工況操作

5.系統故障模擬設置



YLJYD-03A 小型冷庫電氣實訓考核裝置

“YLJYD-03A小型冷庫電氣實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。

適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及制冷專業初、中級工實訓考核。

一、裝置特點

1.直觀性強：部分執行設備布局于面板表面，以便學生了解小型冷庫電氣控制電路的實物結構，并可直觀地觀察相應部件的運行動作情況；還設有工作狀態指示燈，便于實訓操作

2.實訓性強：計算機設置故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜0.5kVA

4.重    量：100kg

5.外形尺寸：162cm×73cm×154cm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、實訓裝置的基本配置與功能

1.電源控制部分

（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。

（2）安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2.電氣控制箱部分

這一部分包括控制繼電器、交流接觸器、中間繼電器、熱保護繼電器等

3.小型冷庫電氣控制考核板

電氣控制箱前部就是控制面板，面板上印有小型冷庫電氣控制原理圖并設有相應測試點、提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等

4.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

四、實訓項目

1.小型冷庫電氣控制設備的認識與了解

2.小型冷庫電氣控制系統的運行

3.設故與排故訓練



YLJYD-03B 一機兩庫電氣實訓考核裝置

“YLJYD-03B一機兩庫電氣實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合高等職業院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。適合機電類專業的實訓，適合制冷及相關專業中級、高級工的鑒定及考核。

一、裝置特點

1.直觀性強：電氣元件真實布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀觀察相應部件的運行動作情況，還設有工作狀態指示燈，便于實訓操作。

2.實訓性強：設有故障箱，老師可對裝置直接設置電路故障，實現對學生進行故障排除實訓及技能鑒定。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜0.2kVA

4.重    量：100kg

5.外形尺寸：121cm×73cm×154cm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、實訓裝置的基本配置及功能

1.電源控制部分

（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。

（2）安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

2.一機兩庫電氣控制原理圖面板

面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。提供紅、黃、綠三個信號燈，可分別指示“控制回路電源”、“準備狀態”、“運行狀態”。

3.一機兩庫電氣線路元器件布線面板

提供萬能轉換開關、壓力控制器、溫度控制器、熱繼電器、中間繼電器、電鈴等真實部件，并布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀地觀察相應部件的運行動作情況。

4.電磁閥、三相異步電動機放置區

配有電磁閥2只，分別控制兩個冷庫的供液情況；三相鼠籠式異步電動機1臺，用于模擬壓縮機電機的工作情況。

5.故障箱

故障設置箱內設24個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作

6.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

四、實訓項目

1.一機兩庫電氣元器件識別與檢測

2.一機兩庫電氣控制系統的運行

3.一機兩庫電氣故障檢測與維修

熔繼器與控制線路之間的連接線斷路

主令開關第一路SA（1-6）與中間繼電器KZ1、KZ2（6-7）常開觸點之間的連線斷路

主令開關第一路SA（1-6）斷路

中間繼電器KZ3(7-8)常開觸點與中間繼電器KZ1、KZ2（6-7）常開觸點之間的連線斷路

交流接觸器KM(3-8)電磁線圈斷路

主令開關第二路SA（1-9）斷開

壓力保護繼電器PR與主令開關的第二路SA（1-9）之間的連線斷路

熱保護繼電器FR與壓力保護繼電器PR之間的連線斷路

中間繼電器KZ3(3-11)電磁線圈斷路

中間繼電器KZ3電磁線圈與熱保護繼電器FR常閉觸點之間的連線斷路

中間繼電器KZ1、KZ2常開觸點及溫控器TM1、TM2與主令開關第三路SA之間的連線斷路

主令開關第三路SA(1-12)斷開

中間繼電器KZ3(1-9)常開觸點與主令開關第三路SA(1-12)之間的連線斷路

中間繼電器KZ1(3-13)電磁線圈斷路

中間繼電器(KZ1)電磁線圈與溫控器TM1常開觸點之間的連線斷路

,

交流接觸器KM主觸點與熱保護繼電器FR主觸點之間的連線斷路

中間繼電器(KZ2)電磁線圈與溫控器TM2常開觸點之間的連線斷路

中間繼電器KZ2(3-14)電磁線圈斷路

熱保護繼電器FR主觸點與壓縮機電機之間的連線斷路

熔斷器與交流接觸器KM主觸點之間的連線斷路

電磁閥DF1(3-15)電磁線圈斷路

電磁閥(DF1)電磁線圈與中間繼電器KZ1(12-15)常開觸點之間的連線斷路

電磁閥DF2(3-16)電磁線圈斷路

電磁閥(DF2)電磁線圈與中間繼電器KZ2(12-16)常開觸點之間的連線斷路



YLJYD-03C 小型冷庫制冷系統綜合實訓考核裝置

“YLJYD-03C小型冷庫制冷系統綜合實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

一、裝置特點

1.該實訓考核裝置具有電力拖動控制、PLC控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集

2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件

3.實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿真

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜5.5kVA

4.制冷劑：R22

5.制冷量：5.3kW

6.重    量：300kg

7.外形尺寸：400cm×200cm×200cm

4, .觸摸屏技術應用實訓



YLJYD-03D 一機兩庫系統綜合實訓裝置

“YLJYD-03D一機兩庫系統綜合實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

一、裝置特點

1.綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求

2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件

3.實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作

4.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜7kVA

4.制冷劑：R22

5.制冷量：5.3kW

6.重    量：300kg

7.外形尺寸（大約）：400cm×200cm×200cm
