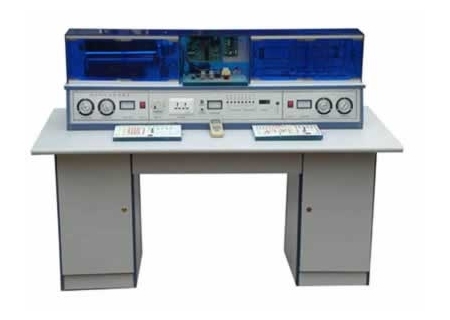

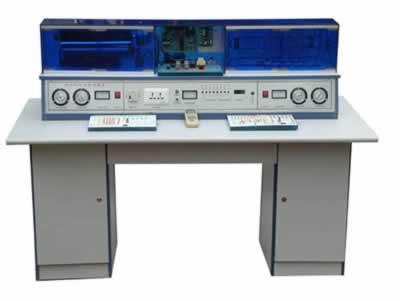

SHYL-990F 空調冰箱制冷制熱實驗設備

一、空調冰箱制冷制熱實驗設備描述：

SHYL-990F 冷制熱實驗室設備是新經較大規模地升級而完成的制冷制熱實驗臺。新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷、制熱技術。分體空調為立體結構：前面為仿真室內機組，后面為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了結構上的改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室等。另外，為了克服冰箱、空調溫度顯示的問題，第六代產品增加了巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度，并以數字的形式顯示。

適用范圍：適用于職業學校、技校、大中專院校。

二、空調冰箱制冷制熱實驗設備主要技術參數與功能：

1、工作電源AC220V±10%，50H2。

2、大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗臺規格1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護設備，地線浮空。

10、壓縮機功率：空調：1ph冰箱：1/10ph

制冷劑類型：空調：R22冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真制冷、制熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

17、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

18、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

19、空調器在遙控模式下能自動開機、自動關機。

20、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

三、空調電腦板故障操作說明:

（一）、手控操作：

1、HK2開關是手控與遙控功能轉換開關

2、HK2手控狀態時空調器工作時間不能超過30分鐘。

3、HK1是在HK2手控狀態下控制空調器制冷，制熱功能。

（二）、遙控操作：

1、HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2、遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。

3、LD2綠燈亮?xí)r壓縮機工作狀態。

4、LD3黃燈亮是制熱狀態指示。

5、故障開關K1到K12是在遙控模式下才能進行故障演示。

6、HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）、故障演示說明

1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7、空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8、空調不工作：將故障開關K9斷開，晶振不工作。

9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。

四、部分軟件演示項目:

空調冰箱系統流程實習項目：

1、普通單門電冰箱系統流程

2、雙門直冷式電冰箱制冷系統流程

3、雙門間式電冰箱制系統流程

4、單門直冷式電冰箱電控系統流程

5、雙門間冷式電冰箱電控系統流程

6、熱敏電阻溫控器系統流程

7、GR204EIC溫控器系統流程

8、BCD-125W型風冷電子溫控雙門雙溫電冰箱

9、典型直冷雙系統電冰柜制冷系統原理實驗

10、典型直冷雙系統電冰箱電路原理實驗

11、電冰箱雙制冷系統原理實驗

12、風冷單系統電子溫控電冰箱控制原理實驗

13、分體式熱泵型空調器系統流程

14、分體式熱泵型空調電控器系統流程

15、窗式電泵型空調器電控系統流程

16、風冷柜式空調器電控系統流程

17、電冰箱動態演示系統

18、分體式熱泵型空調器動態演示系統

19、東芝窗式空調器電路實驗

20、分體空調控制電路實驗

21、海爾一拖二空調器制冷系統實驗

22、三門豪華型電冰箱電路原理實驗

23、萬寶無霜電冰箱電路原理實驗

24、微電腦控制程序?qū)嶒?yàn)

25、一拖三式制冷循環實驗

26、一拖四式制冷循環實驗

五、電冰箱故障產生與實驗:

空調器故障產生與實驗

六、制冷制熱實驗臺組件配置清單：（每臺2座配置）

七、溫度巡測檢測系統:

溫度巡回檢測系統可分別檢測電冰箱及分體式空調器各關鍵點的溫度值。

（一）、可檢測的關鍵點分別是：

1、正常環境溫度；

2、空調壓縮機排氣管；

3、空調壓縮機回氣管；

4、空調冷凝器排風口；

5、空調蒸發器出風口；

6、電冰箱壓縮機；

7、電冰箱冷凝器；

8、電冰箱蒸發器。

（二）、數碼溫度檢測器

1、巡測開關是選擇檢測冰箱、空調的各關鍵點的溫度。

2、數碼溫度顯示器檢測顯示冰箱、空調各關鍵點工作溫度。

3、溫度測器顯示冰箱、空調各關鍵點工作溫度，提供學生實驗、實驗分析。

4、數碼溫度檢測器顯示“―――℃”時表示檢測器沒有檢測溫度是待機檢測狀態，顯示“HHH℃“時表示檢測溫度超過，110℃時空調器不能在手控狀態下工作，要在遙控狀態下進行工作進行故障演示。
