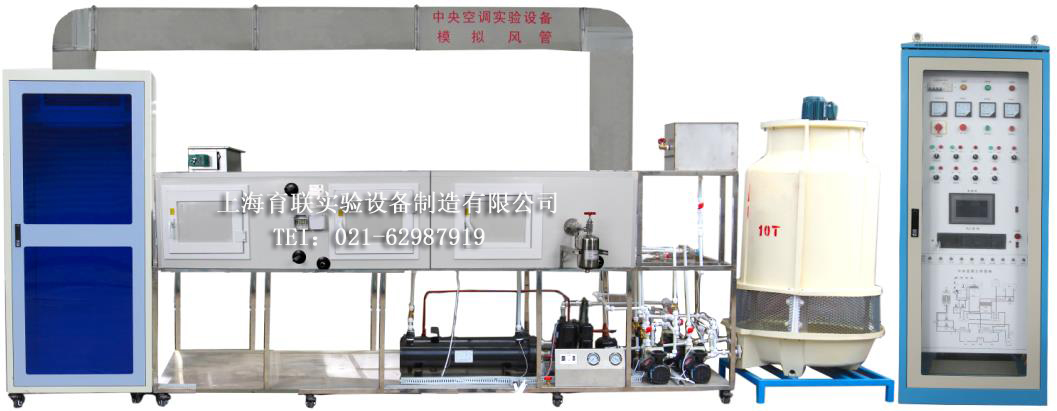

SHYL-KT128中央空調系統運行及維護演示裝置

一、中央空調系統實訓設備功能

1、設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、全空氣調節系統（組合空調）、模擬大廳、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。

2、系統有自動和手動控制兩種方式。

 3、制冷系統全部采用標準單接頭或雙接頭連接，可以完成制冷管路制作和安裝。

4、系統采用開放模塊化設計思路，可以根據后續教學要求，在不改變?cè)瓉砜刂乒窕A(chǔ)上，控制系統采用PLC控制。

5、裝置交付時，需提供配套實訓指導書、產品檢測報告、質量合格證。

6、整個控制對象采用模塊化設計，且方便系統拆裝，包括制冷系統銅管拆裝和組裝，冷卻水系統和冷媒水系統拆裝，電氣控制回路拆裝等。

7、輸入電源：三相五線～380V±10%，50Hz；制冷劑/用量：R22/2kg左右。

8、系統保護：具有高低壓力、過熱保護、防凍保護、高溫保護裝置、安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準。

二、中央空調系統組成

1、電氣控制柜：采用鋼質噴塑結構，結構堅固。可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。

2、制冷機組：包括壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；管路中設有視液鏡可觀察制冷劑狀態，并套有保溫材料。

3、冷卻水系統：包括冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。

4、冷凍水系統：包括水泵、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。

5、模擬大廳：外形美觀、小巧，占地面積少，結構緊湊；具有透明結構，一目了然；房間裝有風機、溫度控制調節儀及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。

6、全空氣處理系統：完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能。能實現一次回風系統的空氣處理過程;

（1）新回風混合段（進風段/出風段）：設有檢查門，并配置初效過濾器。

（2）風機段（送風機段、回風機段）：風機出口安裝手動調節閥，風機應采用低噪聲高效率離心風機，安裝在減震座上，出風口設有帆布軟接管，座架上應裝有橡膠減震器或金屬彈簧減振器。

（3）表冷段：采用銅管串鋁片。

（4）加熱段：配置管狀電熱器。

（5）消聲器：采用微穿孔消聲器，帶檢查門。

（6）加濕段：采用干蒸汽加濕器。

6、測量?jī)x表：電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。

三、實訓科目

（1）中央空調系統結構的認識及設備實訓；

（2）中央空調的工作流程和工作原理；

（3）中央空調的啟動、運行、調試技術的實訓

（4）中央空調運行工作情況、運行參數檢測分析

（5）中央空調冷卻水、冷凍水系統管路的安裝及調試；

（6）中央空調制冷機組安裝與調試；

（8）中央空調自動監控系統的維護與保養；

（9）中央空調的系統運行、日常維護與故障維修考核

（10）中央空調的控制流程和控制原理

（11）組合式空調機組的組裝與調試

（12）組合式空調機組溫度的控制與調整

（13）組合式空調機組送風量的控制與調整

（14）組合式空調加濕量的控制與調整

（15）風閥的組裝與調試

（16）風閥的組裝與調試

（17）可編程控制器的編程、調試和應用

（18）數據采集的實現方法和實際應用

（19）閉環反饋控制的實現方法和實際應用

（20）網絡通訊技術和實際應用

（21）計算機組采集與組態監控的實現和實際應用

SHYL-PS05型建筑給排水控制系統實訓裝置

一、給排水控制系統實訓裝置概述

給排水對象模型整體采用鋁型材框架和網孔板進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處理系統和控制系統六個部分組成。

二、給排水控制系統實訓裝置功能特性：

1、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑、網孔式房間、4個住戶用水終端

2、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。

3、三相水泵：兩臺，為恒壓供水系統提供動力

4、單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力

5、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

6、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停

8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源

9、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號

10、 壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力

11、  熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路

12、  散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣

三、給排水控制系統實訓裝置設備組成及特點

1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。

2、消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。

3、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

4、排水系統：主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ?。

5、給排水自動控制系統：

四、給排水控制系統實訓裝置主要技術性能
　　1．工作電源：三相四線制AC380V±10% 50Hz；

2．給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；

給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；

給排水主控臺外形尺寸：160 cm×70 cm×170cm(長×寬×高)

3．給排水模型材料：不銹鋼；

4．整機功耗：<4.5KVA；

5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；

6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

五、給排水控制系統實訓裝置實踐項目

給排水及自動化實驗內容

建筑給排水實訓設備
