壓力容器綜合實驗裝置

1．實驗項目

（1）測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布；

（2）壓力P—應變ε的線性回歸；

（3）顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線；

（4）外壓容器穩定性實驗；

（5）爆破片爆破實驗。

2．實驗裝置特點

實驗裝置由兩臺臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、一臺立式容器、加壓泵和計算機壓力數據采集系統構成完整的壓力容器檢測系統。

實驗裝置能做四種不同形式封頭的應力測定實驗、外壓薄壁容器穩定性實驗和爆破片爆破實驗。

實驗裝置由不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。實驗數據檢測均由計算機自動采集和處理，精度高、穩定性好。

3．檢測參數

4．壓力容器綜合實驗裝置置基本配置

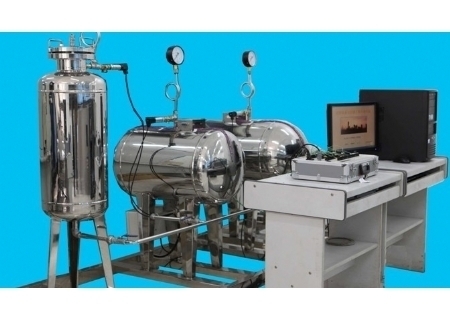

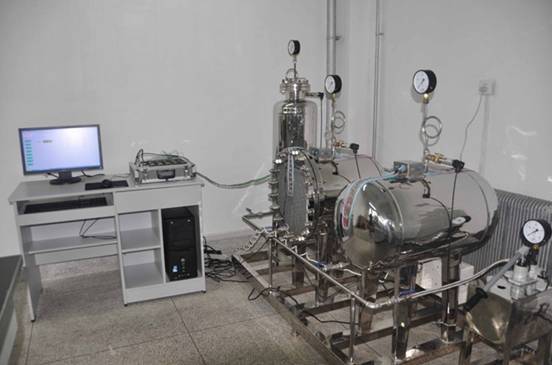

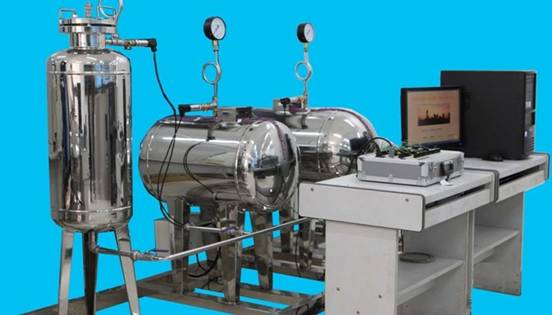

5. 壓力容器綜合實驗裝置基本配置圖片

實驗裝置尺寸：2.4m（長）×0.9m（寬）×1.4（高）。（不含計算機桌）

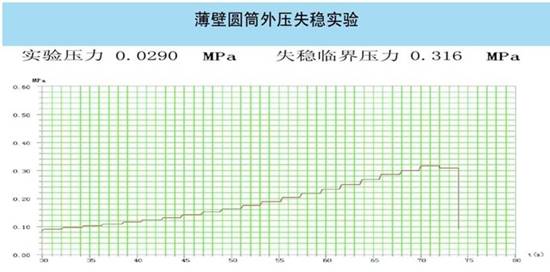

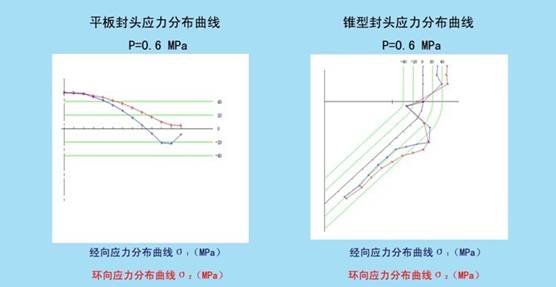

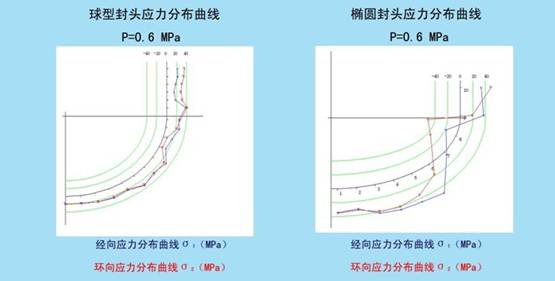

6．壓力容器綜合實驗裝置實驗曲線
