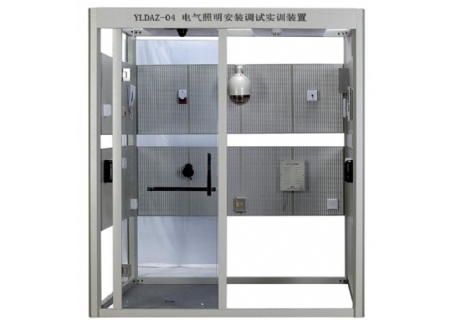

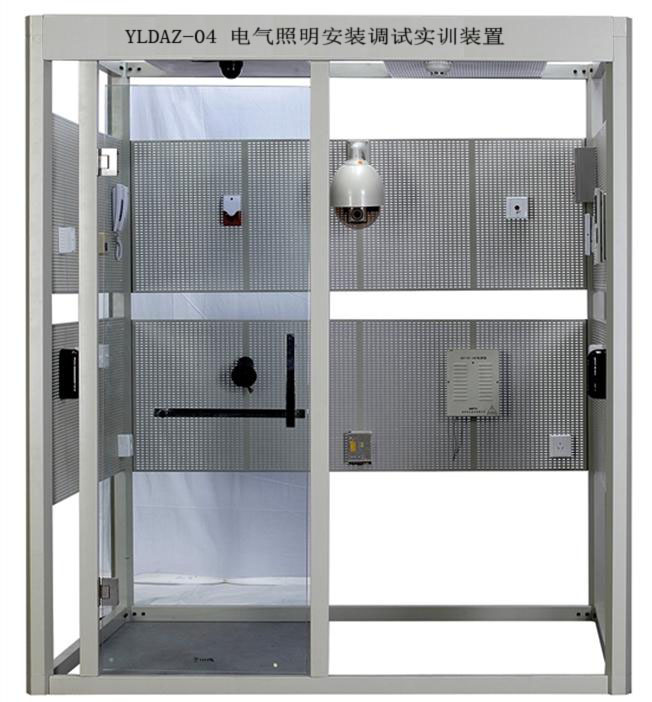

YLDAZ-04 電氣照明安裝調試實訓裝置

一、電氣照明安裝調試實訓裝置 概述

 “YLDAZ-04型電氣照明設備安裝調試技術實訓裝置”是根據國家職業資格培訓教材編審委員編寫的《電氣設備安裝工》相關的技能培訓要求而研制的設備，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校對電氣設備安裝工的技能實訓教學，同時也可作為初級、中級電氣設備安裝工技能考核的鑒定設備。

二、 特點該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

 1． 配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能

 2． 電氣照明典型線路采用優質元器件

 3． 防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓

三、 技術指標

 1． 輸入電源：三相四線制380V±10% 50HZ

 2． 工作環境：溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000M

3。裝置容量：＜3KVA

 四、 裝置配置

 1、 電源、電氣設備配備

（1） 電源部分 三相四線380V電網經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只，指示輸入的三相電源線電壓；交流電源輸出設有過流保護及漏電保護功能

（2） 配備一套室內小型配電箱，用于配電箱的室內安裝

（3） 配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等

（4） 配備典型照明線路施工所用的燈座及開關等元器件

（5） 配備吊扇及配套調速器1套

（6） 配備避雷針1只

（7） 配備電源防雷器1臺

（8） 配備布線用硬質導線

 2、 儀器儀表配備便攜式數字萬用表，三位半顯示五、 工具配備配有電工常用工具2套（含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把。

二、 實訓項目

 1. 配電箱安裝

 2. 線管敷設前預制加工

 3. 線管的敷設

 4. 線管的穿線

 5. 燈具的安裝

 6. 典型照明電路的安裝及接線

 7. 吊扇的安裝及測試

 8. 防雷器的安裝

 9. 避雷針的安裝
