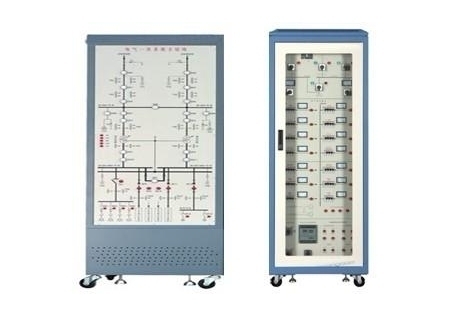

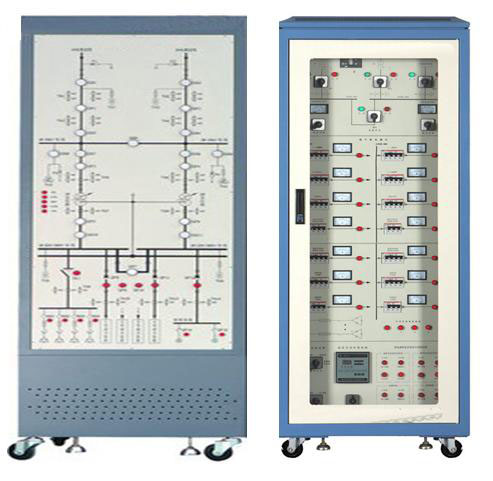

YLGDX-114 建筑供配電技術實訓裝置

 一、產品概述隨著建筑物高度和功能的擴展，現代建筑對電氣設備的依賴程度越來越高，建筑電氣設施的優劣在一定程度上標志著建筑現代化的程度。 “YLGDX-114建筑供配電技術實訓裝置”是依據目前高職高?！督ㄖ┡潆姟贰ⅰ督ㄖ姎狻?、《建筑設備》、《建筑電氣技術基礎》《供配電技術》、《配電自動化》、《繼電保護技術》、《電力系統繼電保護原理》等課程的實訓教學要求，結合建筑供配電系統的實際應用和發展而設計的綜合型實訓裝置。本裝置適用于電力、電氣和自動化等電類專業，適用于建筑電氣、工業與民用建筑等非電類專業作相關課程的教學實訓，也可作為學生畢業設計和教師科研項目的基礎硬件開發平臺。

二、建筑供配電技術實訓裝置 系統特點

 1. 系統性：真實反映建筑供配電結構，能達到工業現場教學的效果；

 2. 全面性：能對整個建筑供配電系統的一次和二次部分結構有一個全面的了解。實訓裝置結合了當前建筑供配電實際應用中的各種設備，同時能熟悉建筑電氣設備的供配電方式；

 3. 實操性：提高學生動手能力的同時，加深對理論知識的了解；

 4. 安全性：具有完善的人身保護功能。

三、 建筑供配電技術實訓裝置 技術性能

 1. 輸入電源:三相四線～380V±10% 50Hz

 2. 容量:＜2.5kVA

 3. 工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m

 4. 安全保護：具有漏電保護裝置

四、實訓項目

（一） 建筑供配電設備實訓

 1. 常用低壓電器的認知和安裝

 2. 電壓互感器和電流互感器的認知和安裝

（二） 建筑供配電網絡實訓

 1. 供電網絡的運行和調試

 2. 配電網絡的運行和調試

（三） 建筑供配電系統的繼電保護實訓

 1. 電磁式電流繼電器

 2. 電磁式時間繼電器

 3. 電磁式中間繼電器

（四） 低壓配電線路繼電保護實訓

 1. 低壓配電線路分級保護

 2. 接地保護

（五） 高壓供電線路繼電保護實訓

 1. 高壓線路定時限的過電流保護

 2. 高壓線路反時限的過電流保護

 3. 高壓線路電流速斷保護

（六） 供配電系統的二次回路與自動裝置系統實訓

 1. 高壓斷路器的控制和信號回路

 2. 電測量儀表與絕緣監視

 3. 電力線路的自動重合閘

 4. 供配電系統的備用電源自動投入

 5. 供配電系統的無功功率補償

（七） 高層建筑電氣設備配電系統實訓

 1. 建筑照明系統配電

 2. 建筑動力系統配電

 3. 建筑弱電系統配電
