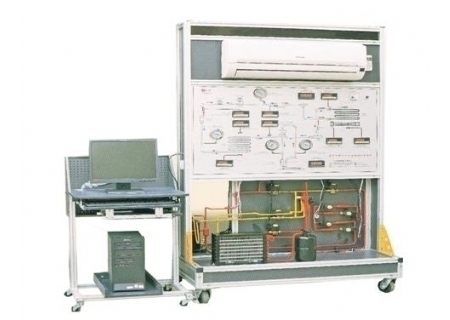

YLKT-1型分體空調熱泵型實訓考核裝置

一、分體空調熱泵型實訓考核裝置 主要設備

  熱泵型分體空調實訓考核裝置、空調維修操作實訓裝置、空調維修技能實訓設備、一機二庫教學系統實驗臺,空調、制冷、換熱綜合實驗臺,制冷制熱實驗臺(分體式空調、電冰箱分體空調熱泵型實訓考核裝置主要功能1. 分體空調采用真實的變頻空調作為教學、實訓、考核對象,滿足實際變頻空調機的工作原理及維修技能培訓與考核要求;...是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校

1．變頻熱泵式分體空調制冷系統實訓考核裝置一套

2．變頻熱泵式分體空調系統流程板一套

3．變頻熱泵式分體空調智能化考核系統一套

4．變頻熱泵式分體空調教學軟件一套

5．XMZF（H）－600溫度表八只

6．MF－35壓力表四只

7．NF300數顯電壓表一只

8．NF300數顯電流表一只

9．FDF8電磁閥四只

10．YL－S－CYG儲液罐一只

12．電腦一臺及工作臺：

二、熱泵型分體空調實訓考核裝置 技術參數

1. 電源                       AC 220V±10%   50Hz

2. 額定輸入功率               2000W

3. 制冷量                     2500W

4. 制熱量                     3400W

5. 額定輸入電流             制冷3.2A   制熱6.2A

6. 制冷劑                     R410a

7. 外形尺寸（大約）           1200×800×2000mm

8. 安全保護  具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

9. 環保    材料選用符合國家相關環保標準

三、熱泵型分體空調實訓考核裝置 主要功能

1. 采用真實的變頻空調作為教學、實訓、考核對象，滿足實際變頻空調機的工作原理及維修技能培訓與考核要求；

2. 變頻空調系統檢測可分為溫度和壓力兩個部分：

1) 冷凝器出口溫度和壓力；

2) 蒸發器出口溫度和壓力；

3) 冷凝器進口溫度；

4) 蒸發器進口溫度；

5) 冷凝器進風溫度、出風溫度；

6) 蒸發器進風溫度、出風溫度；

7) 壓縮機進、出口壓力。

3. 教師在教師計算機的智能化考評系統上進行試題編輯，并通過考評系統將編輯好的試題發送到每一個實訓考核臺的學生計算機上，學生計算機會根據試題內容在變頻空調系統上產生相應的故障點；

4. 在變頻空調系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置，并通過智能化考評系統來答題；

5. 智能化考評系統根據學生的答題的對錯給出相應的分?jǐn)?shù)，并將答題過程及分?jǐn)?shù)保存供查詢和打??；

6. 采用流程圖加測量?jī)x表的方式，可以直接顯示各測量?jī)x表所測點的位置，學生可以更加直觀地了解制冷系統遠行數據變化的情況；

配套相應的制冷教學軟件，可以動態的演示各種相關制冷設備的工作原理和制冷系統的工作過程，交互性強，便于學生掌握各種制冷系統的相關技術。
